کوئ سیریز کرین ریلوں کی کلیدی خصوصیات

کوئ سیریز کرین ریلبھاری - ڈیوٹی کرین سسٹم ، پورٹ گینٹری کرینیں ، شپ یارڈ اوور ہیڈ کرینوں ، اور میٹالرجیکل ہینڈلنگ سسٹم کے لئے ڈیزائن کیا گیا ہے۔ اس سلسلے میں چار اہم ماڈل شامل ہیں: QU70 ، QU80 ، QU100 ، اور QU120 ، یہ سب چینی صنعت کے معیار کے مطابق ہیں۔YB/T 5055-1993. GNEE ریل کیو کرین ریلوں کی مکمل رینج فراہم کرتی ہے اور اپنی مرضی کے مطابق کاٹنے ، ویلڈنگ ، اور مماثل فاسٹنگ سسٹم کی پیش کش کرتی ہے۔

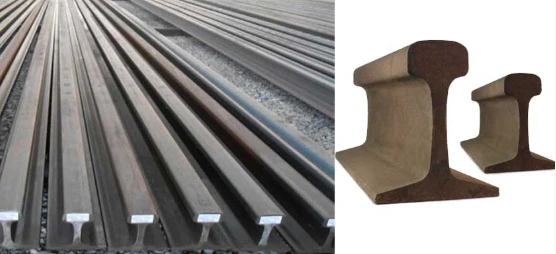

heavy rail

درجہ بندی		اونچائی (ملی میٹر)	ہیڈ (ملی میٹر)	نیچے (ملی میٹر)	موٹی (ملی میٹر)	وزن (کلوگرام/میٹر)
ہلکی ریل	8 کلوگرام/میٹر	65	25	54	7	8.42
	9 کلوگرام/م	63.5	32.1	63.5	5.9	8.94
	12 کلوگرام/میٹر	69.85	38.1	69.85	7.54	12.2
	15 کلوگرام/میٹر	79.37	42.86	79.37	8.33	15.2
	18 کلوگرام/میٹر	80	40	80	10	18.06
	22 کلوگرام/م	93.66	50.8	93.66	10.72	22.3
	24 کلوگرام/م	107	51	90	10.9	24.46
	30 کلوگرام/میٹر	107.95	60.33	107.95	12.3	30.1
بھاری ریل	38 کلوگرام/م	134	68	114	13	38.733
	43 کلوگرام/م	140	70	114	14.5	44.653
	45 کلوگرام/م	145	67	126	14.5	45.546
	50 کلوگرام/میٹر	152	70	132	15.5	51.514
	60 کلوگرام/میٹر	176	73	150	16.5	60.64
کرینس ریل	کوئ 70	120	70	120	28	52.8
	کوئ 80	130	80	130	32	63.69
	Qu 100	150	100	150	38	88.96
	کوئ 120	170	120	170	44	118.1

کوئ سیریز کرین ریلوں کی کلیدی خصوصیات

عام اسٹیل ریلوں کے مقابلے میں ، کیو سیریز کرین ریل کا ایک وسیع سر ، ایک چھوٹی سی اونچائی اور ایک بڑی ریل کمر ہے ، جو کرین پہیے سے رابطے کو بہتر بنانے کے لئے فائدہ مند ہے اور افقی بوجھ اٹھانے کے ل suitable موزوں ہے۔

وسیع سر: وسیع سر کرین پہیے سے رابطے میں اضافہ کرتا ہے ، لباس اور آنسو کو کم کرتا ہے اور استحکام کو بہتر بناتا ہے۔

کم اونچائی: نچلا پروفائل کشش ثقل کے نچلے مرکز کو برقرار رکھنے میں مدد کرتا ہے ، جو ریل پر ضرورت سے زیادہ دباؤ کے بغیر بھاری بوجھ کی حمایت کرنے کے لئے فائدہ مند ہے۔

موٹی کمر: ایک موٹی ریل کمر اعلی - دباؤ کے بوجھ کے تحت اخترتی کے لئے اضافی مدد اور مزاحمت فراہم کرتی ہے ، جس سے طویل خدمت کی زندگی کو یقینی بناتا ہے۔

ہم کرین ریلوں کی ایک پوری رینج فراہم کرتے ہیں

چینی معیاری کرین ریل کے علاوہ ، ہم مندرجہ ذیل دیگر قومی معیارات میں مختلف قسم کے ریل مصنوعات بھی فراہم کرتے ہیں۔

کرین ریل کی قسم	معیار	سائز	مواد	معیاری لمبائی
کوئ سیریز	چینی YB/T 5055-2014	Qu70 ، que80 ، Qu100 ، qu120	U71MN ، U75V	12m
ایک سلسلہ	جرمن DIN536	A45, A55, A65, A75, A100, A120, A150	50mn ، U71MN	10/12/15m
ASCE سیریز	امریکی ASTM ، اریما	ASCE25 ، ASCE40 ، ASCE60 ، ASCE75 ، ASCE85 ، ASCE90 ، ASCE115 ، ASCE136	700/900A/1100	6-12m, 12-25m
UIC سیریز	ریلوے کی بین الاقوامی یونین UIC860-0 ، EN-13674-1	UIC50 ، UIC54 ، UIC60	900A/1100	12-25m
بی ایس سیریز	برطانوی BS11-1985	BS50'O '، BS60A ، BS60R ، BS75A ، BS75R ، BS80A ، BS100A ، BS113A	700/900A	8-25m
جیس سیریز	جاپانی JIS E1103/1101	15 کلوگرام ، 22 کلوگرام ، 30 اے ، 37 اے ، 50 این ، CR73 ، CR100	جیس کے مطابق	9-10m
سیریز کے طور پر	آسٹریلیائی بطور 1085	31 کلوگرام ، 41 کلوگرام ، 47 کلوگرام ، 50 کلوگرام ، 53 کلوگرام ، 60 کلوگرام ، 66 کلوگرام ، 68 کلوگرام ، 73 کلوگرام ، 86 کلوگرام ، 89 کلوگرام	900A/1100	8-25m
اسکور سیریز	جنوبی افریقہ iscor	15 کلوگرام ، 22 کلوگرام ، 30 کلوگرام ، 40 کلوگرام ، 48 کلوگرام ، 57 کلوگرام	700/900A	9-25m

اگر آپ کو کرین ریل مصنوعات کی کوئی ضرورت ہے تو ، براہ کرم بلا جھجھک محسوس کریںگنی ریل پر ہم سے رابطہ کریں. اپنے تمام کرین ٹریک اور لوازمات کی ضروریات کے لئے ایک - سروس کو روکیں۔
