ریل ای کلپ باندھنے کا نظام

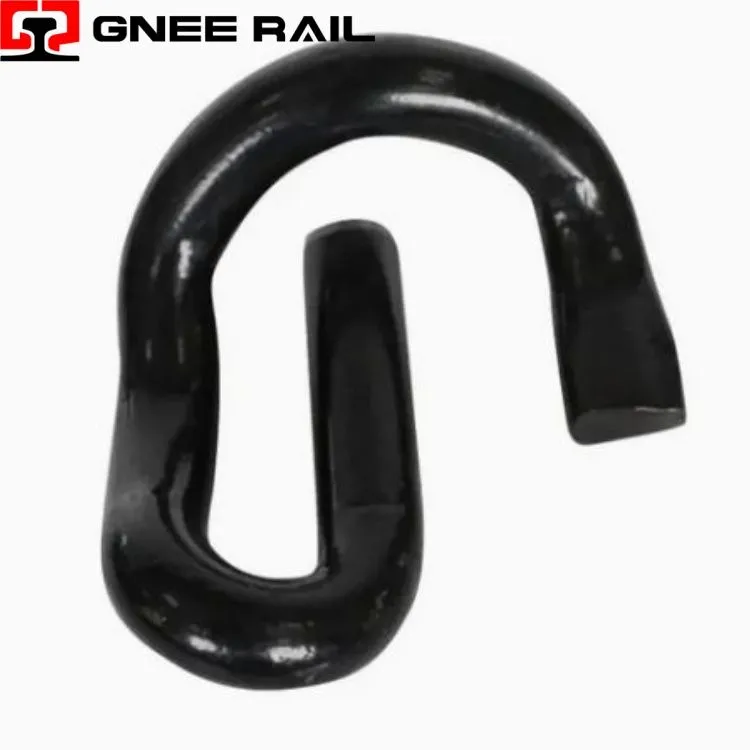

ریلوے ای-کلپ ایک لچکدار اسپرنگ اسٹیل کو باندھنے والا جزو ہے جس کی شکل خط "E" کی طرح ہے جو ریلوے ٹریک کے نظام میں کنکریٹ یا لکڑی کے سلیپر تک ریلوں کو محفوظ بناتی ہے۔ 60Si2MnA جیسے اعلی-گریڈ کے اسپرنگ سٹیل کے مرکب سے تیار کردہ، یہ خود-کشیدگی کا کلپ اپنے مخصوص جیومیٹرک ڈیزائن کے ذریعے مسلسل کلیمپنگ فورس فراہم کرتا ہے۔ ای-کلپ تھرمل ایکسپینشن، ڈائنامک وائبریشنز، اور وہیل بوجھ کو ایڈجسٹ کرتے ہوئے پیر کے مسلسل بوجھ کو برقرار رکھنے کے لیے لچکدار اخترتی پر انحصار کرتے ہوئے بغیر تھریڈز کے کام کرتا ہے۔
تکنیکی وضاحتیں:
| پیرامیٹر | تفصیلات | عام قدر/حد |
|---|---|---|
| میٹریل گریڈ | اسپرنگ اسٹیل کھوٹ | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| سختی کی حد | HRC | 42-48 |
| پیر کا بوجھ (16 ملی میٹر قطر) | kgf | 500-700 |
| پیر کا بوجھ (18 ملی میٹر قطر) | kgf | 750-900 |
| پیر کا بوجھ (20 ملی میٹر قطر) | kgf | 1100-1400 |
| تھکاوٹ کی زندگی | سائیکل | فریکچر کے بغیر 5 ملین |
| میکس اسپرنگ فورس | kN/کلپ | 14 |
| قابل اطلاق ریل کی اقسام | UIC، AREMA، BS | UIC54, UIC60, 115RE, 136RE |
تنصیب اور دیکھ بھال کا نقطہ نظر:
- مناسب اندراج اور ہٹانے کے لیے مخصوص تناؤ کے اوزار کی ضرورت ہوتی ہے۔
- بغیر تھریڈ لیس سیلف ٹینشننگ ڈیزائن کی وجہ سے ٹارک ایڈجسٹمنٹ کی ضرورت نہیں ہے۔
- فوری حالت کی جانچ کے لیے بے ترکیبی کے بغیر بصری معائنہ ممکن ہے۔
- زیادہ سے زیادہ تھکاوٹ والی زندگی کے لیے 10-12 ملی میٹر انحراف کی گہرائی کی سفارش کی جاتی ہے
- پیچھے کی چاپ اور کندھے کے درمیان فرق 3-9mm تفصیلات کے اندر رہنا چاہیے۔
دیکھ بھال اور آپریشنل نقطہ نظر
- ریل سیکورٹی کے لیے 14 kN فی کلپ کی زیادہ سے زیادہ کلیمپنگ فورس فراہم کرتا ہے۔
- معیاری لوڈنگ کے تحت فریکچر کے بغیر 5 ملین تھکاوٹ سائیکل حاصل کرتا ہے۔
- اہم تناؤ کا ارتکاز جو عقبی محراب کے اندرونی گھماؤ پر واقع ہے۔
- ویلڈیڈ ٹریک کے لیے کریپ مزاحمت اور ٹورسنل استحکام کو برقرار رکھتا ہے۔
- HRC 42-48 کی سختی کی حد انحطاط کے بعد لچکدار بحالی کو یقینی بناتی ہے۔
