تصریح
تکنیکی معیار
↵
ریلای کلپ فاسٹننگ سسٹم

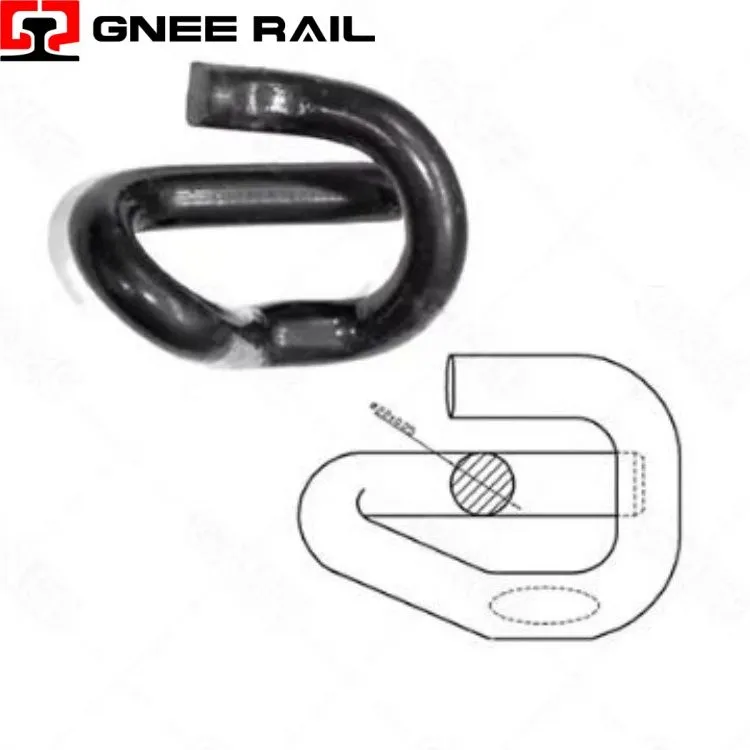

ریلوے ای-کلپ ایک پری-تناؤ والا، مستقل-فورس اسپرنگ فاسٹنر ہے جو بجھائے ہوئے اور ٹمپرڈ اسپرنگ اسٹیل سے تیار کیا گیا ہے، جو اس کی بند-لوپ جیومیٹرک کنفیگریشن سے ممتاز ہے جو سیکشن میں دیکھے جانے پر ایک الگ "E" پروفائل بناتا ہے۔ کنکریٹ کے سلیپرز پر کندھوں میں کاسٹ-کے ساتھ انضمام کے لیے انجنیئر کیا گیا، یہ فاسٹنر کینٹیلیور بہار کے اصول کا استعمال کرتا ہے جہاں تنصیب کے دوران کلپ باڈی کو لچکدار طریقے سے بگاڑ دیا جاتا ہے تاکہ مکینیکل توانائی کو ذخیرہ کیا جا سکے جو ریل کے پاؤں پر مسلسل نیچے کی طرف دباؤ میں تبدیل ہوتا ہے۔
تکنیکی وضاحتیں:
| وصف | تکنیکی تفصیلات | کارکردگی کا اشارہ |
|---|---|---|
| بہار کا اصول | بند-لوپ برقرار رکھنے کے ساتھ کینٹیلیور | انحراف کے ذریعے لچکدار توانائی کا ذخیرہ |
| میٹریل اسٹینڈرڈ | اسپرنگ اسٹیل فی EN 10089 یا اس کے مساوی | 1,300 - 1,600 MPa ٹینسائل طاقت |
| انسٹالیشن فورس | لیور-آپریٹڈ اندراج | 200 - 400 N دستی کوشش |
| جامد کلیمپنگ لوڈ | فی ریل سیٹ (2 کلپس) | 18 - 28 kN کل |
| کوالٹی سرٹیفیکیشن | صنعت کے معیارات | ISO 9001, EN 13481 سیریز کی تعمیل |
تنصیب اور بحالی کا نقطہ نظر:
- مثبت مکینیکل لاک:بند-لوپ ہیل جیومیٹری کندھے میں کاسٹ-میں اسی طرح کے وقفے کے ساتھ مشغول ہوتی ہے، ایک مثبت مکینیکل انٹر لاک بناتی ہے جو کلپ کو ہائی-فریکوئنسی کمپن یا اچانک پس منظر کے اثر کے تحت باہر نکلنے سے روکتی ہے۔
- پیوٹ پوائنٹ استحکام:ہیل-سے-کندھے کے انٹرفیس کو انسٹالیشن اور سروس کے دوران ایک فکسڈ پیوٹ کے طور پر کام کرتا ہے، اس بات کو یقینی بناتا ہے کہ کلیمپنگ فورس ویکٹر کلپ کی پوری لچکدار رینج میں مستقل رہے۔
- پہننے کا معاوضہ:کندھے سے رابطہ کرنے والی سطحوں کو فراخ ریڈی کے ساتھ ڈیزائن کیا گیا ہے جو کلپ کی نصب جیومیٹری یا کلیمپنگ کی خصوصیات کو تبدیل کیے بغیر وقت کے ساتھ معمولی لباس کو ایڈجسٹ کرتی ہے۔
دیکھ بھال اور آپریشنل نقطہ نظر
- وسیع آپریٹنگ رینج:اسپرنگ اسٹیل الائے اور ہیٹ ٹریٹمنٹ کے پیرامیٹرز کو -40 ڈگری سے +70 ڈگری درجہ حرارت کے اسپیکٹرم میں مسلسل لچکدار خصوصیات کو برقرار رکھنے کے لیے منتخب کیا جاتا ہے جس کا سامنا عالمی ریلوے آپریشنز میں ہوتا ہے۔
- تھرمل ایکسپینشن کوآرڈینیشن:کلپ جیومیٹری اسٹیل ریل، کنکریٹ سلیپر، اور کلپ کے درمیان تفریق تھرمل توسیع کو ایڈجسٹ کرتی ہے بغیر کسی اضافی تناؤ کو پیدا کیے جو کلیمپنگ فورس کے استحکام کو متاثر کرے گی۔
- UV تابکاری مزاحمت:سنکنرن سے بچاؤ کے نظام میں UV-مستحکم ٹاپ کوٹ شامل ہیں جو بے نقاب ٹریک والے حصوں میں کوٹنگ کی سالمیت کے انحطاط کو روکتے ہیں جہاں سورج کی روشنی مواد کی عمر کو تیز کرتی ہے۔
