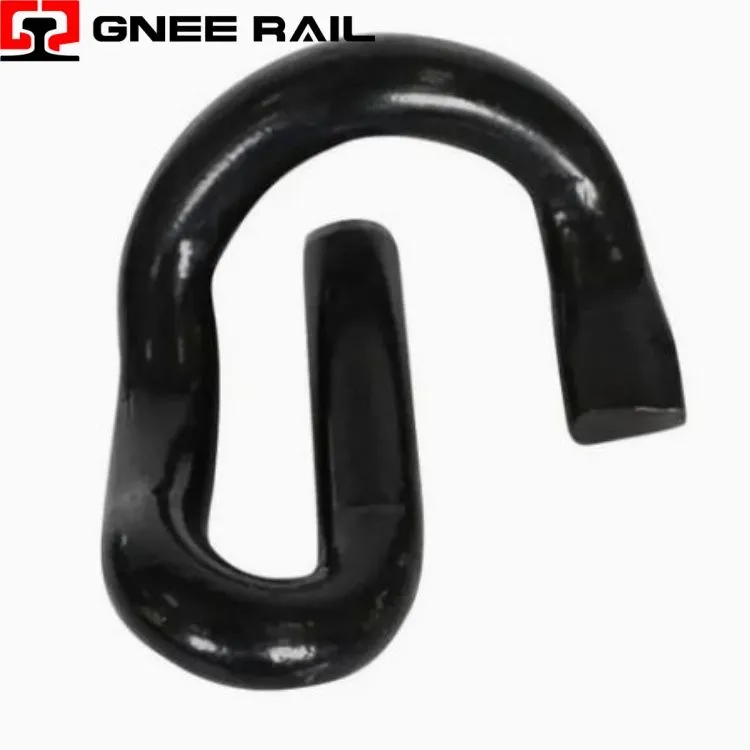

ریل ای کلپ فاسٹننگ سسٹم
ریلوے ای کلپ ایک لچکدار اسٹیل فاسٹنر ہے جو جدید ٹریک سسٹمز میں کنکریٹ سلیپرز کو ریلوں کو محفوظ بنانے کے لیے بنایا گیا ہے۔ اعلیٰ-گریڈ کے اسپرنگ اسٹیل سے تیار کردہ، اس کا مخصوص ای-شکل کا پروفائل متحرک ٹریک کی حرکت کو ایڈجسٹ کرتے ہوئے عین مطابق کلیمپنگ فورس فراہم کرتا ہے۔ یہ کلپ خصوصی آلات کے بغیر تیزی سے تنصیب اور ہٹانے کے قابل بناتا ہے۔ اس کا ثابت شدہ ڈیزائن مین لائن، ٹرانزٹ، اور دنیا بھر میں ہیوی-اپلیکیشنز میں قابل اعتماد کارکردگی کو یقینی بناتا ہے۔
تکنیکی وضاحتیں:
| پیرامیٹر | تفصیلات |
|---|---|
| پروڈکٹ کی قسم | ریلوے ای کلپ - لچکدار ریل فاسٹنر |
| میٹریل گریڈ | 60Si2Mn / 51CrV4 / بہار اسٹیل کے برابر |
| سطح ختم | ای-کوٹ / زنک فلیک / جیومیٹ / فاسفیٹنگ |
| تار کا قطر | 14 ملی میٹر - 16 ملی میٹر (0.55 - 0.63 انچ) |
| کلیمپنگ فورس | 8 - 14 kN فی کلپ (سسٹم پر منحصر) |
| لچکدار انحراف | 10 - 14 ملی میٹر ورکنگ رینج |
| تھکاوٹ کی زندگی | فریکچر کے بغیر 5 ملین سائیکل سے زیادہ یا اس کے برابر |
تنصیب اور بحالی کا نقطہ نظر:
- بہار کی طاقت کی متوازن تقسیم کے لیے تین متوازی ٹانگیں E-شکل بناتی ہیں۔
- مڑے ہوئے ٹرانزیشن زونز کو شامل کرتا ہے جس میں انحراف کے دوران تناؤ کے ارتکاز کو کم کیا جاتا ہے۔
- سڈول جیومیٹری کے ساتھ ڈیزائن کیا گیا ہے جو دونوں طرف سے ایک جیسی تنصیب کو قابل بناتا ہے۔
- آپٹمائزڈ ٹانگ کی لمبائی کا تناسب مستقل اخترتی سے پہلے زیادہ سے زیادہ لچکدار سفر کو حاصل کرتا ہے۔
- ریل کے پاؤں پر درست-بنائے ہوئے بیئرنگ پوائنٹس کے ذریعے مسلسل رابطہ دباؤ فراہم کرتا ہے۔
دیکھ بھال اور آپریشنل نقطہ نظر
- سادہ لیور ٹول کا استعمال کرتے ہوئے انسٹال کیا گیا ہے بغیر پری- ٹینشننگ آلات کی ضرورت کے۔
- ایک ہی نکالنے کے آلے کا استعمال کرتے ہوئے بحالی کے دوران جلدی سے ہٹا دیا گیا.
- ریموٹ ٹریک مقامات کے لیے موزوں دستی تنصیب کو ایڈجسٹ کرتا ہے۔
- اعلیٰ-تعمیراتی منصوبوں کے لیے مشینی ایپلی کیشن کو سپورٹ کرتا ہے۔
- مرئی کلپ الائنمنٹ کے ذریعے مناسب بیٹھنے کی بصری تصدیق کی اجازت دیتا ہے۔
