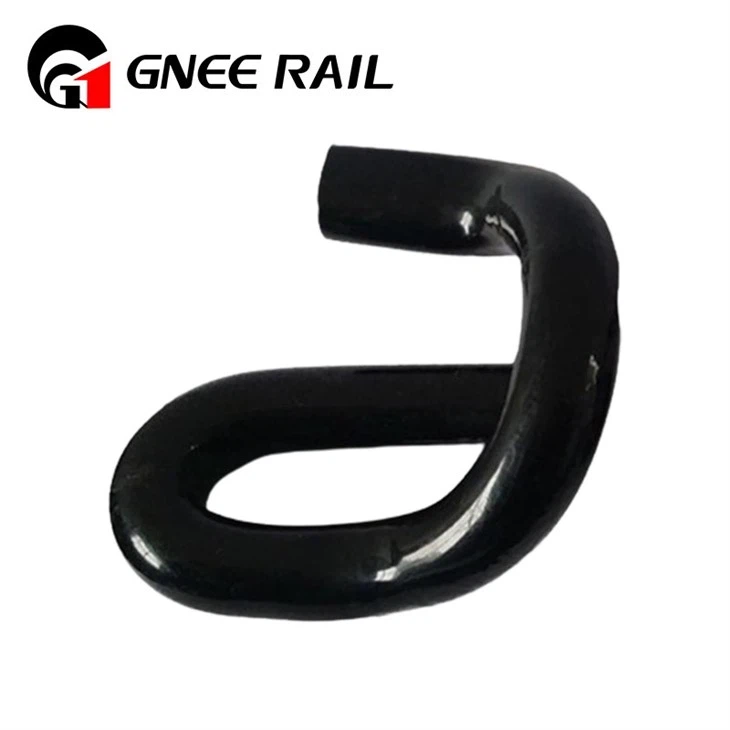

ریل باندھنے والی ریل ای کلپ

ماڈل

قطر

مواد

سختی

کلیمپنگ فورس

سطح کا علاج

قابل اطلاق ریلوے اور منظر

مماثل فاسٹنرز

بڑے پیمانے پر فی کلپ

تعمیل ایس ٹی ڈی

E10

φ10 ملی میٹر

50crva

39–44 HRC

4–7 KN

الیکٹرو - جستی (18μm سے زیادہ یا اس کے برابر)

شہری ٹرام (کم 运量 ، 30 کلوگرام/ایم ریل)

M8 بولٹ + فلیٹ واشر

~85g

EN 13481-4 ، CJ/T 527

E14

φ14 ملی میٹر

60si2mna

42–47 HRC

9–12 KN

گرم ، شہوت انگیز - ڈپ جستی (80μm سے زیادہ یا اس کے برابر)

علاقائی فریٹ (43–50 کلوگرام/ایم ریل)

M10 بولٹ + لاک واشر

~150g

EN 13481-3 ، GB/T 13489

E16-HD

φ16 ملی میٹر

55simnvb

45–50 HRC

16–19 KN

dacromet (8μm سے زیادہ یا اس کے برابر) + زنک چڑھانا

بھاری - ہول (کان کنی ، 60 کلوگرام/ایم ریل)

M12 بولٹ + اسپرنگ واشر

~220g

اریما 10 ، جی بی/ٹی 13489

E18-HS

φ18 ملی میٹر

60si2crva

46–51 HRC

18-222 کے این

dacromet + سیلانٹ (10μm سے زیادہ یا اس کے برابر)

اعلی - رفتار (250 کلومیٹر/گھنٹہ سے زیادہ یا اس کے برابر ، CRTS II)

M14 بولٹ + لاک نٹ

~280g

TB/T 3562 ، EN 13481-2

معائنہ آئٹم

ٹیسٹ کا طریقہ

فوری پاس/ناکام معیار

نمونے لینے کا منصوبہ

ٹول/حوالہ

مادی توثیق

ہینڈ ہیلڈ پی ایم آئی (صرف سی/سی/ایم این)

C: 0.55–0.65 ٪ (60SI2MNA کے لئے) ؛ کوئی آف - گریڈ کی اقدار نہیں

2 پی سی/بیچ

پورٹیبل پی ایم آئی تجزیہ کار

سختی اسپاٹ چیک

پورٹیبل راک ویل ٹیسٹر

1 نکاتی ٹیسٹ ؛ ماڈل رینج کے اندر (± 1 HRC میکس)

3 پی سی/بیچ

راک ویل ٹیسٹر (HRC اسکیل)

جہتی فٹ

گیج پن (قطر) + حکمران

قطر: ± 0.2 ملی میٹر ؛ لمبائی: ± 0.5 ملی میٹر (اگر قابل اطلاق ہو)

8 پی سی/بیچ

گیج پن سیٹ ، اسٹیل حکمران

سطح کا معیار

بصری اسکین (کوئی میگنیفائر نہیں)

کوئی دکھائی دینے والی دراڑیں/دھندلا نہیں۔ زنگ کے مقامات 3 ملی میٹر سے کم یا اس کے برابر

100 ٪ (بے ترتیب)

مورچا گریڈ چارٹ (جی بی/ٹی 15519)

کلیمپنگ فورس (اسپاٹ)

آسان فورس گیج

ماڈل کی من فورس کے 90 ٪ سے زیادہ یا اس کے برابر (جیسے ، E14 کے لئے 8.1KN سے زیادہ یا اس کے برابر)

1 پی سی/بیچ

پورٹیبل فورس گیج

پیکیجنگ اور مارکنگ

بصری چیک

اینٹی - زنگ بیگ برقرار ؛ ماڈل/بیچ قابل

2 پیکیجز/بیچ

بصری معائنہ
