ریل ای کلپ فاسٹننگ سسٹم

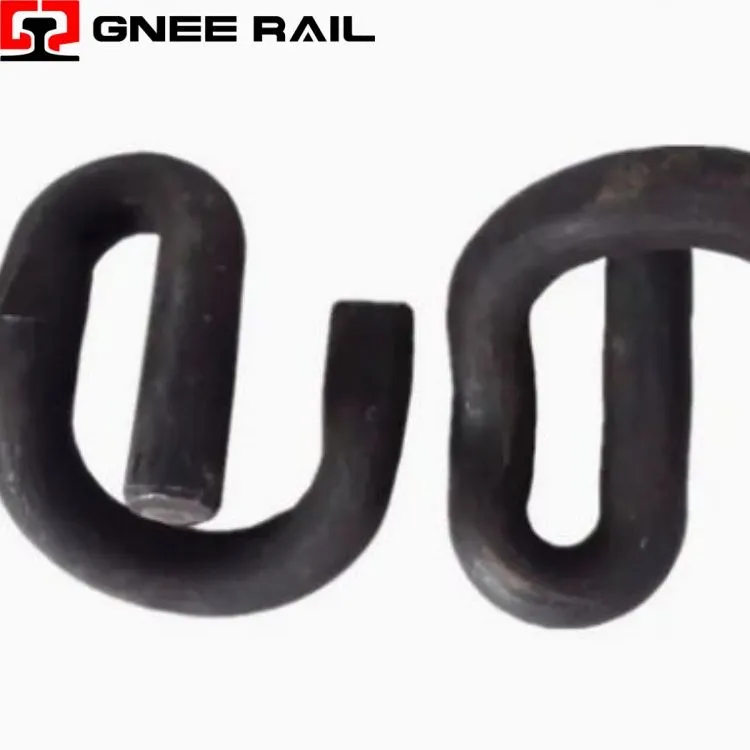

ریلوے ای-کلپ ایک مخصوص ایپسیلون-شکل جیومیٹری کے ساتھ ایک لچکدار اسپرنگ فاسٹنر ہے، جو کنکریٹ سلیپر ٹریک سسٹم کے لیے بنایا گیا ہے۔ اعلیٰ-گریڈ کے اسپرنگ اسٹیل سے درست تشکیل اور حرارت کے علاج کے ذریعے تیار کیا گیا ہے، یہ لچکدار انحراف کے ذریعے مسلسل کلیمپنگ فورس فراہم کرتا ہے۔ بند-لوپ ڈیزائن کندھوں میں کاسٹ-کے اندر مثبت برقراری کو یقینی بناتا ہے، تیز-رفتار، ہیوی-ہول، اور دنیا بھر میں بڑے پیمانے پر ٹرانزٹ ایپلی کیشنز کے لیے قابل اعتماد ریل کی روک تھام فراہم کرتا ہے۔
تکنیکی وضاحتیں:
| پیرامیٹر | تفصیلات | کارکردگی کا اشارہ |
|---|---|---|
| جیومیٹرک شکل | Epsilon (ε) پروفائل | تین-زون تناؤ کی تقسیم |
| میٹریل گریڈ | 60Si2Mn / 55Si7 اسپرنگ اسٹیل | 42-48 HRC سختی |
| کلیمپنگ فورس | 11-15 kN فی کلپ | <15% relaxation after 5M cycles |
| لچکدار انحراف | 18-22 ملی میٹر عمودی حرکت | ٹریک سیٹلمنٹ کو ایڈجسٹ کرتا ہے۔ |
| سنکنرن تحفظ | زنک-ایلومینیم فلیک کوٹنگ | >1,000 گھنٹے نمک کا سپرے |
| تھکاوٹ کی زندگی | >5 ملین سائیکل | EN 13146-4 مصدقہ |
تنصیب اور بحالی کا نقطہ نظر:
- ایپسیلون (ε) شکل ایک کثیر-ریڈیس اسپرنگ بناتی ہے جو موڑنے والے تناؤ کو تین مختلف لچکدار زونز میں تقسیم کرتی ہے۔
- بند-لوپ ہیل کی جیومیٹری مثبت طور پر کندھے کی جیب میں بند ہوجاتی ہے، جس سے ہائی-تعدد کمپن کے تحت اخراج کو روکا جاتا ہے۔
- ترقی پسند موسم بہار کی سختی عام بوجھ کے تحت تعمیل جواب فراہم کرتی ہے جبکہ انتہائی ریل کی نقل مکانی کے دوران مضبوط تحمل فراہم کرتی ہے۔
- سڈول بازو کی ترتیب مسلسل گیج برقرار رکھنے کے لیے ریل کے پاؤں کے دونوں طرف متوازن کلیمپنگ فورس کو یقینی بناتی ہے۔
دیکھ بھال اور آپریشنل نقطہ نظر
- سلیکون-مینگنیز اسپرنگ اسٹیل (60Si2Mn / 55Si7) سختی-سکلک لوڈنگ کے لیے درکار سختی کا توازن فراہم کرتا ہے۔
- گرم-بنانا اناج کے ڈھانچے کو کلپ کے تناؤ کی رفتار کے ساتھ سیدھ میں لاتا ہے، جس سے تھکاوٹ کی زندگی کو بڑھانے کے لیے بلاتعطل بوجھ کے راستے پیدا ہوتے ہیں۔
- کنٹرول شدہ کونچنگ اور ٹیمپرنگ پورے کراس سیکشن میں یکساں مائکرو اسٹرکچر کے ساتھ 42-48 HRC سختی حاصل کرتی ہے۔
