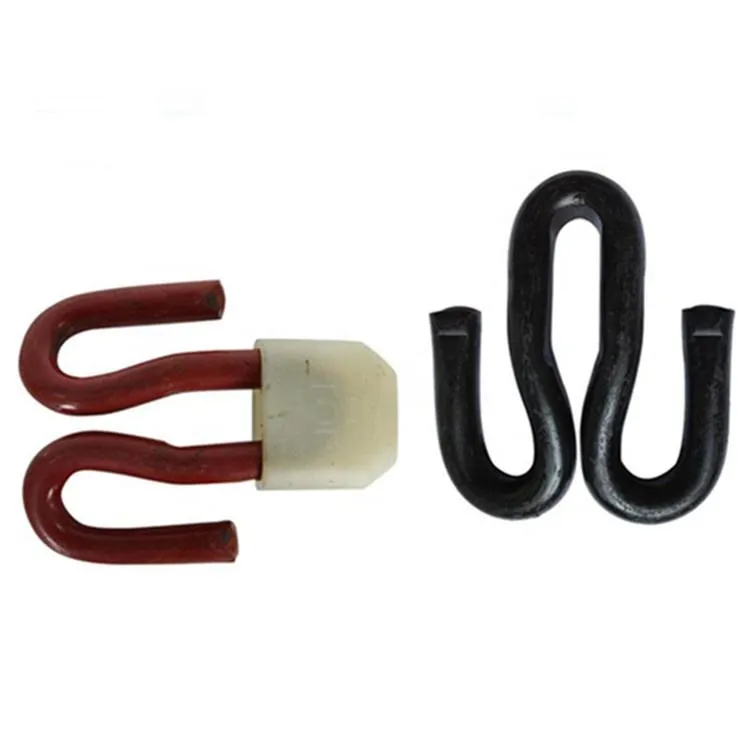

ریلوے فاسٹ کلپس - منظر نامہ - مخصوص اپنی مرضی کے مطابق وضاحتیں
|
ماڈل کوڈ |
درخواست کا منظر |
اپنی مرضی کے مطابق ڈیزائن کی خصوصیات |
کلیدی طول و عرض (ملی میٹر) |
مواد اور سطح کا علاج |
بنیادی کارکردگی کے اشارے |
تنصیب کا آلہ |
|
ایف سی - HSR350 |
اعلی - اسپیڈ ریل (350 کلومیٹر فی گھنٹہ سے زیادہ یا اس کے برابر) |
ہموار ٹانگ (ہوا کی مزاحمت میں کمی) ؛ انٹیگریٹڈ اینٹی - ڈھیلے نشان |
تار قطر: 14 ؛ اونچائی: 42 ؛ افتتاحی چوڑائی: 20 |
65SI2MNWA + ایپوکسی پاؤڈر کوٹنگ (80μm) |
لچکدار بحالی کی شرح: 96 ٪ سے زیادہ یا اس کے برابر ؛ تھکاوٹ کی زندگی: 1.2 × 10⁷ سائیکل سے زیادہ یا اس کے برابر |
ڈیجیٹل ٹارک رنچ (50–60n · m) |
|
ایف سی - HD40 |
بھاری - ہول فریٹ (ایکسل لوڈ 40T) |
گاڑھی ٹانگ (7.0 ملی میٹر) ؛ - مزاحم مصر سے رابطہ کی سطح پہنیں |
تار قطر: 16 ؛ اونچائی: 48 ؛ افتتاحی چوڑائی: 23 |
55Simnmo + زنک - ایلومینیم کوٹنگ (20μm) |
پیر کا بوجھ: 18–22KN ؛ تناؤ کی طاقت: 1500MPA سے زیادہ یا اس کے برابر |
بھاری - ڈیوٹی نیومیٹک رنچ |
|
ایف سی - میٹرو 20 |
شہری میٹرو (زیر زمین) |
موصل نایلان آستین (موٹائی 3 ملی میٹر) ؛ سنکنرن - مزاحم کور |
تار قطر: 13 ؛ اونچائی: 38 ؛ افتتاحی چوڑائی: 18 |
60si2mna + dacromet کوٹنگ (15μm) |
موصلیت کے خلاف مزاحمت: 10⁸ω سے زیادہ یا اس کے برابر ؛ نمک سپرے مزاحمت: 600h سے زیادہ یا اس کے برابر |
الیکٹرک امپیکٹ رنچ (40–50n · m) |
|
fc - min30 |
کان کنی ریلوے (دھول/تیزاب) |
مہر بند ٹانگوں کا ڈھانچہ ؛ تیزاب - مزاحم PTFE کوٹنگ |
تار قطر: 15 ؛ اونچائی: 45 ؛ افتتاحی چوڑائی: 21 |
304 سٹینلیس سٹیل + الیکٹروپولشنگ |
تیزاب وسرجن مزاحمت: 500h سے زیادہ یا اس کے برابر ؛ ڈسٹ پروف گریڈ: IP65 |
اینٹی - سنکنرن نیومیٹک رنچ |
|
ایف سی - لائٹ 12 |
لائٹ ریل (ٹرام) |
ہلکا پھلکا کھوکھلی ٹانگ ؛ رنگ - کوڈڈ سر (12 کلوگرام/ایم ریل کے لئے نیلا) |
تار قطر: 12 ؛ اونچائی: 32 ؛ افتتاحی چوڑائی: 16 |
50crva + زنک چڑھانا (10μm) |
انسٹالیشن فورس: 25n · m سے کم یا اس کے برابر ؛ وزن: 160 گرام/پی سی |
دستی ٹارک رنچ (30–40n · m) |
ریلوے فاسٹ کلپس - کوالٹی معائنہ اور تعمیل کے معیارات
|
معائنہ زمرہ |
ٹیسٹ آئٹم |
ٹیسٹ کا طریقہ |
قبولیت کا معیار |
تعمیل کا معیار |
پتہ لگانے کا سامان |
نمونے لینے کا تناسب |
|
مکینیکل کارکردگی |
تناؤ کی طاقت |
ٹینسائل ٹیسٹنگ مشین (جی بی/ٹی 228.1) |
1400MPA سے زیادہ یا اس کے برابر (بھاری - ہول ماڈل کے لئے) ؛ 1200MPA سے زیادہ یا اس کے برابر (ہلکے ریل ماڈل کے لئے) |
جی بی/ٹی 1222 ؛ ASTM A913 |
الیکٹرانک ٹینسائل ٹیسٹر |
1 ٪ فی بیچ (کم سے کم . 5 پی سی ایس) |
|
تھکاوٹ زندگی |
تھکاوٹ ٹیسٹنگ مشین (UIC 515-4) |
10⁷ سائیکلوں سے زیادہ یا اس کے برابر (35–60n · m چکرمک بوجھ ، کوئی شگاف نہیں) |
UIC 864-3 ؛ DIN 536 |
سروو ہائیڈرولک تھکاوٹ ٹیسٹر |
0.5 ٪ فی بیچ (منٹ . 3 پی سی ایس) |
|
|
لچکدار اخترتی |
بے گھر سینسر (آئی ایس او 7438) |
5000 لوڈ سائیکل کے بعد 0.5 ملی میٹر سے کم یا اس کے برابر مستقل اخترتی |
آئی ایس او 7438 ؛ BS EN 13146 |
لیزر نقل مکانی میٹر |
2 ٪ فی بیچ (کم سے کم . 10 پی سی ایس) |
|
|
سنکنرن مزاحمت |
غیر جانبدار نمک سپرے |
نمک سپرے چیمبر (آئی ایس او 9227) |
500h سے زیادہ یا اس کے برابر (عام ماڈلز کے لئے سرخ زنگ نہیں) ؛ 800h سے زیادہ یا اس کے برابر (ساحلی ماڈل) |
آئی ایس او 9227 ؛ جی بی/ٹی 10125 |
پروگرام کے قابل نمک سپرے ٹیسٹر |
1 ٪ فی بیچ (کم سے کم . 5 پی سی ایس) |
|
تیزاب سپرے |
ایسڈ سپرے چیمبر (ASTM G85) |
300h سے زیادہ یا اس کے برابر (کان کنی کے ماڈلز کے لئے کوئی سنکنرن نہیں) |
ASTM G85 ؛ DIN EN ISO 9227 |
ایسڈ - مزاحم سپرے ٹیسٹر |
0.5 ٪ فی بیچ (منٹ . 3 پی سی ایس) |
|
|
جہتی درستگی |
تار قطر |
ڈیجیٹل مائکروومیٹر (جی بی/ٹی 1958) |
رواداری: ± 0.1 ملی میٹر (تنقیدی ماڈل) ؛ ± 0.15 ملی میٹر (عام ماڈل) |
جی بی/ٹی 1958 ؛ آئی ایس او 8015 |
ڈیجیٹل مائکومیٹر (0.001 ملی میٹر صحت سے متعلق) |
5 ٪ فی بیچ (منٹ . 20 پی سی ایس) |
|
افتتاحی چوڑائی |
ورنیئر کیلیپر (JIS B0601) |
رواداری: ± 0.2 ملی میٹر (تمام ماڈل) |
JIS B0601 ؛ BS EN 12642 |
ورنیئر کیلیپر (0.02 ملی میٹر صحت سے متعلق) |
5 ٪ فی بیچ (منٹ . 20 پی سی ایس) |
|
|
مادی تعمیل |
کیمیائی ساخت |
سپیکٹومیٹر (جی بی/ٹی 4336) |
مادی گریڈ کی ضروریات کو میچ کریں (جیسے ، 60 ایس آئی 2 ایم این اے: سی 0.56-0.64WT ٪) |
جی بی/ٹی 4336 ؛ ASTM E415 |
آپٹیکل اخراج اسپیکٹومیٹر |
0.1 ٪ فی بیچ (منٹ . 2 پی سی ایس) |
