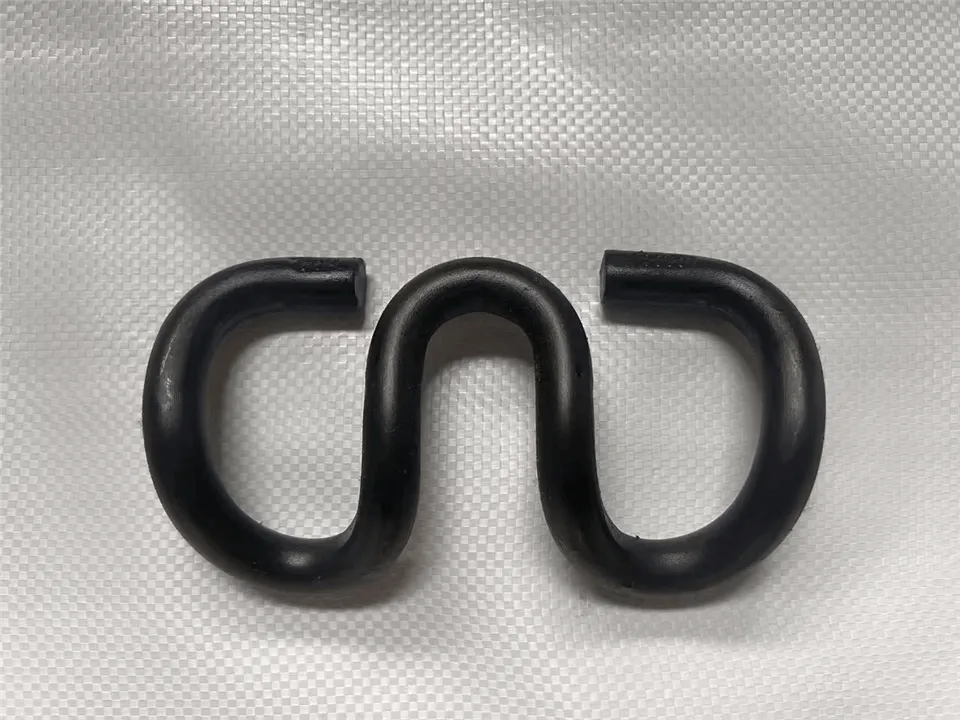

ریل باندھنے والی ریل ایس کے ایل کلپ

ماڈل

مواد

سطح کا علاج

قابل اطلاق منظر نامہ اور ریل

گیج ایڈجسٹمنٹ

طول بلد مزاحمت

مماثل فاسٹنرز

تعمیل ایس ٹی ڈی

SKL 12

50crva

الیکٹرو - جستی (25μm سے زیادہ یا اس کے برابر)

شہری ٹرام (30 کلوگرام/ایم ریل ، کم - رفتار)

mm 4 ملی میٹر

8KN/M سے کم یا اس کے برابر

M8 بولٹ + فلیٹ واشر

EN 13481-4 ، CJ/T 527

ایس کے ایل 14

60si2mna

گرم ، شہوت انگیز - ڈپ جستی (85μm سے زیادہ یا اس کے برابر)

علاقائی فریٹ (43–50 کلوگرام/ایم ریل)

-8-+4 ملی میٹر

12–18kn/m

M10 بولٹ + لاک واشر

EN 13481-3 ، GB/T 13489

SKL 15-HD

55simnvb

dacromet (8μm سے زیادہ یا اس کے برابر) + زنک چڑھانا

بھاری - ہول کان کنی (60–75 کلوگرام/ایم ریل)

-10-+6 ملی میٹر

20KN/M سے زیادہ یا اس کے برابر

M12 بولٹ + اسپرنگ واشر

اریما 10 ، جی بی/ٹی 13489

SKL 20-HS

60si2crva

dacromet + سیلانٹ (10μm سے زیادہ یا اس کے برابر)

اعلی - اسپیڈ ریل (250 کلومیٹر فی گھنٹہ سے زیادہ یا اس کے برابر ، 60 کلوگرام/ایم ریل)

-6-+4 ملی میٹر

15–22KN/M

M14 بولٹ + لاک نٹ

ٹی بی/ٹی 3562 ، EN 13481-2

معائنہ آئٹم

ٹیسٹ کا طریقہ

پاس/ناکام معیار

نمونے لینے کا منصوبہ

ٹول/حوالہ

مادی صداقت

ہینڈ ہیلڈ PMI (C/SI/MN)

C: 0.56–0.64 ٪ (60SI2MNA) ؛ ایس آئی: 1.50–2.00 ٪

3 پی سی/بیچ

پورٹیبل پی ایم آئی تجزیہ کار

سختی اور سختی

راک ویل ٹیسٹر + امپیکٹ ٹیسٹ

سختی: ± 2 HRC رینج ؛ اثر توانائی 80J/سینٹی میٹر سے زیادہ یا اس کے برابر

5 پی سی/بیچ

راک ویل ٹیسٹر ، امپیکٹ ٹیسٹر

جہتی درستگی

ڈیجیٹل کیلیپر + گیج بلاک

قطر: ± 0.2 ملی میٹر ؛ نوک کی موٹائی: ± 0.3 ملی میٹر

10 پی سی/بیچ

0.01 ملی میٹر ڈیجیٹل کیلیپر

سطح کے نقائص

بصری + 10 × میگنیفائر

کوئی دراڑ/دھندلا نہیں۔ کوٹنگ چھیل 2 ملی میٹر سے کم یا اس کے برابر ؛ زنگ گری گریڈ سے کم یا اس کے برابر

100 ٪ معائنہ

10 × میگنیفائر ، جی بی/ٹی 15519

کلیمپنگ فورس استحکام

متحرک فورس ٹیسٹر

1000 سائیکلوں کے بعد 10 ٪ سے زیادہ یا اس کے برابر نہیں

2 پی سی/بیچ

متحرک کلیمپنگ فورس ٹیسٹر

پیکیجنگ سالمیت

کمپن تخروپن

1500Hz کمپن کے بعد کوٹنگ کا کوئی نقصان نہیں

3 پیکیجز/بیچ

کمپن ٹیسٹ بینچ
