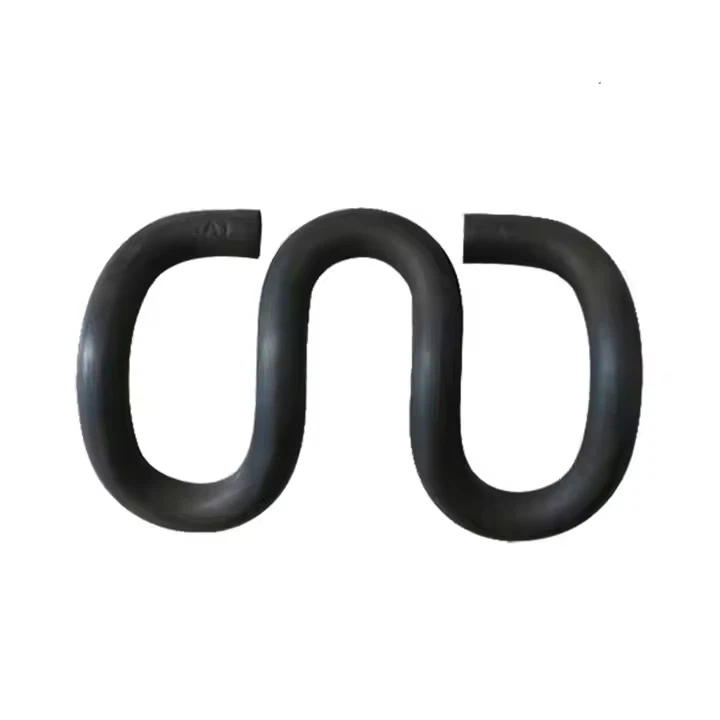

ریلوے ایس کے ایل کلپس - ماڈل کی درجہ بندی اور ٹریک سسٹم کی مطابقت
| ایس کے ایل ماڈل | تار قطر (ملی میٹر) | قابل اطلاق ٹریک کی قسم | ہم آہنگ ریل (کلوگرام/میٹر) | کلیدی طول و عرض (ملی میٹر) | فاسٹنر اجزاء سے ملاپ | انسٹالیشن ٹارک (n · m) | نظریاتی وزن (جی/پی سی) |
|---|---|---|---|---|---|---|---|
| SKL 1 | 13 | علاقائی مسافر ریلوے | 43 ، 50 (UIC 54) | اونچائی: 38 ؛ افتتاحی چوڑائی: 18 ؛ ٹانگ کی موٹائی: 5.2 | بیس پلیٹ (Q235) ؛ ریل پیڈ (ای پی ڈی ایم ، 8 ملی میٹر) | 35–45 | 480 |
| SKL 3 | 13 | بھاری - ہول فریٹ ریلوے | 60 (UIC 60) ، 75 | اونچائی: 42 ؛ افتتاحی چوڑائی: 20 ؛ ٹانگ کی موٹائی: 5.5 | بھاری - ڈیوٹی بیس پلیٹ (Q345) ؛ صدمہ - جذب کرنے والا پیڈ (ایس بی آر ، 10 ملی میٹر) | 45–55 | 490 |
| SKL 12 | 14 | شہری میٹرو (مین لائن) | 50 ، 60 (جی بی کا معیار) | اونچائی: 40 ؛ افتتاحی چوڑائی: 19 ؛ ٹانگ کی موٹائی: 5.8 | موصل بیس پلیٹ (PA 66+ GF30) ؛ انسولیٹر (سیرامک ، 5 ملی میٹر) | 40–50 | 530 |
| ایس کے ایل 14 | 14 | اعلی - اسپیڈ ریل (250–300 کلومیٹر فی گھنٹہ) | 60 (UIC 60) ، CRH ریل | اونچائی: 45 ؛ افتتاحی چوڑائی: 21 ؛ ٹانگ کی موٹائی: 6.0 | صحت سے متعلق بیس پلیٹ (Q355B) ؛ اعلی - لچکدار پیڈ (سلیکون ، 6 ملی میٹر) | 50–60 | 580 |
| ایس کے ایل 24 | 12 | کان کنی ریلوے | 30 ، 43 (بھاری - ڈیوٹی) | اونچائی: 35 ؛ افتتاحی چوڑائی: 17 ؛ ٹانگ کی موٹائی: 4.8 | اینٹی - سنکنرن بیس پلیٹ (گرم - ڈپ جستی) ؛ - مزاحم پیڈ پہنیں (نایلان ، 7 ملی میٹر) | 30–40 | 420 |
ریلوے ایس کے ایل کلپس - مادی عمل اور کارکردگی کی توثیق
| مادی گریڈ | کیمیائی ساخت (کلیدی عناصر ، wt. ٪) | مینوفیکچرنگ کا عمل | سطح کا علاج | کارکردگی ٹیسٹ آئٹم | ٹیسٹ کا معیار | قبولیت کا معیار |
|---|---|---|---|---|---|---|
| 60si2mna | C: 0.56-0.64 ؛ ایس آئی: 1.50-2.00 ؛ ایم این: 0.60-0.90 | تار ڈرائنگ → سرد موڑنے → بجھانے (860-880 ڈگری) + غصہ (420-440 ڈگری) | گرم ، شہوت انگیز - ڈپ جستی (80μm سے زیادہ یا اس کے برابر) | 1. لچکدار اخترتی ؛ 2. تھکاوٹ کی زندگی | جی بی/ٹی 1222 ؛ جی بی/ٹی 3075 | 1. مستقل اخترتی 0.5 ملی میٹر (5000 سائیکل) سے کم یا اس کے برابر ؛ 2. تھکاوٹ زندگی 10⁷ سائیکل سے زیادہ یا اس کے برابر |
| 55 سمنمو | C: 0.52-0.60 ؛ ایس آئی: 0.60-0.90 ؛ ایم این: 1.00-1.30 ؛ MO: 0.15-0.25 | گرم ، شہوت انگیز فورجنگ → تشکیل → بجھانے (850-870 ڈگری) + ٹمپرنگ (400-420 ڈگری) | dacromet کوٹنگ (12μm سے زیادہ یا اس کے برابر) | 1. تناؤ کی طاقت ؛ 2. سنکنرن مزاحمت | DIN 17221 ؛ آئی ایس او 9227 | 1. تناؤ کی طاقت 1450MPA سے زیادہ یا اس کے برابر ؛ 2. نمک سپرے 600h سے زیادہ یا اس کے برابر (سرخ زنگ نہیں) |
| AISI 9260 | C: 0.56-0.64 ؛ ایس آئی: 1.80-2.20 ؛ ایم این: 0.70-1.00 | صحت سے متعلق سرد رولنگ → سی این سی موڑنے → تناؤ سے نجات (380-400 ڈگری) | زنک - نکل چڑھانا (10-12μm) | 1. سختی ؛ 2. اثر سختی | ASTM A913 ؛ ASTM E23 | 1. سختی HRC 46-51 ؛ 2. اثر سختی 55J (-20 ڈگری) سے زیادہ یا اس کے برابر |
| سوپ 9 | C: 0.56-0.64 ؛ ایس آئی: 1.50-2.00 ؛ ایم این: 0.60-0.90 | تار ڈرائنگ → ہیٹ ٹریٹمنٹ → موڑنے → شاٹ پییننگ | بلیک آکسائڈ + آئل کوٹنگ | 1. سطح کی کھردری ؛ 2. جہتی رواداری | JIS G4801 ؛ JIS B0601 | 1. سطح کی کھردری RA 3.2μm سے کم یا اس کے برابر ؛ 2. طول و عرض انحراف ± 0.3 ملی میٹر |
