ریلSKL CLIP فاسٹننگ سسٹم

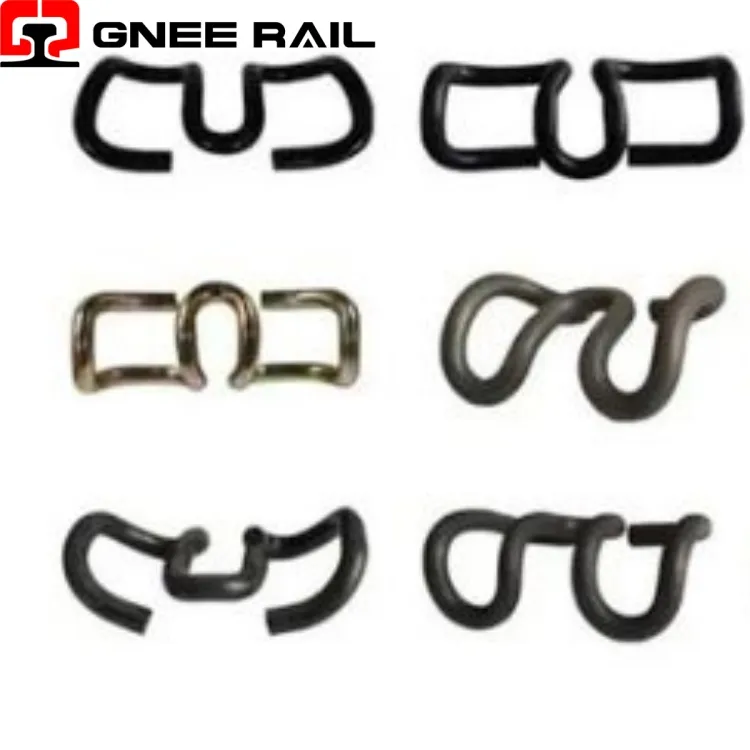

ریلوے SKL کلپ ایک اعلی-کارکردگی، V-شکل کا تناؤ کلیمپ ہے جو کنکریٹ کے سلیپرز پر لچکدار بندھن کے نظام کے لیے بنایا گیا ہے، جس کی خصوصیت اس کے مخصوص ڈبل-بازو ڈیزائن اور عمودی اندراج کے طریقہ کار سے ہے۔ اعلی-گریڈ کے اسپرنگ اسٹیل سے درست گرم بنانے اور بعد میں ہیٹ ٹریٹمنٹ کے ذریعے تیار کیا گیا، یہ کلپ خالص موڑنے والے اصول پر کام کرتا ہے جہاں تنصیب کے دوران بازوؤں کو باہر کی طرف موڑ دیا جاتا ہے تاکہ ریل کے پاؤں کے خلاف کنٹرول شدہ کلیمپنگ فورس پیدا کی جا سکے۔ SKL عہدہ کندھوں میں کاسٹ-کے ساتھ ایک معیاری انٹرفیس کی نشاندہی کرتا ہے، جو ہزاروں ٹریک کلومیٹرز پر مسلسل پری لوڈ ایپلی کیشن کو فعال کرتا ہے۔
تکنیکی وضاحتیں:
| پیرامیٹر | تفصیلات | قدر / خصوصیت |
|---|---|---|
| ڈیزائن کی درجہ بندی | V-قسم کا ٹینشن کلیمپ | دوہرا-بازو ہم آہنگ |
| میٹریل گریڈ | اسپرنگ اسٹیل (مثال کے طور پر، 38Si7 / 52CrMoV4) | پیداوار کی طاقت 1,200 MPa سے زیادہ یا اس کے برابر ہے۔ |
| برائے نام کلیمپنگ فورس | ریل پاؤں پر فی کلپ | 9 kN - 15 kN (متغیر پر منحصر) |
| انسٹالیشن اسٹروک | عمودی بازو کا انحراف | مفت پوزیشن سے 18 ملی میٹر - 25 ملی میٹر |
| سنکنرن تحفظ کا معیار | ملٹی-پرت کوٹنگ | نمک سپرے کی مزاحمت 1,000 گھنٹے سے زیادہ یا اس کے برابر ہے۔ |
تنصیب اور بحالی کا نقطہ نظر:
- عمودی اندراج کا طریقہ کار:ہائیڈرولک یا مینوئل سیٹنگ ٹول کا استعمال کرتے ہوئے انسٹالیشن کے لیے ڈیزائن کیا گیا ہے جو عمودی قوت کا اطلاق کرتا ہے، بازوؤں کو باہر کی طرف کندھے کی جیبوں میں سکیڑ کر بغیر لیٹرل ہیمرنگ کی ضرورت ہوتی ہے۔
- انحراف-محدود ڈیزائن:آپریٹر تکنیک سے قطع نظر مستقل کلیمپنگ فورس کو یقینی بناتے ہوئے، انسٹالیشن کے دوران اوور کمپریشن کو روکنے والی-اسٹاپ خصوصیات کو شامل کرتا ہے۔
- مثبت لاک مصروفیت:انسٹالیشن کے دوران قابل سماعت اور ٹچائل فیڈ بیک کندھے کے ڈیٹینٹس میں کلپ آرمز کے مکمل بیٹھنے کی تصدیق کرتا ہے، جس سے فیلڈ کی تصدیق میں ابہام ختم ہوتا ہے۔
دیکھ بھال اور آپریشنل نقطہ نظر
- ترقی پسند سختی وکر:غیر- لکیری موسم بہار کی خصوصیات کو ظاہر کرتا ہے جہاں ابتدائی انحراف کو کم قوت کی ضرورت ہوتی ہے، جیسے جیسے ریل کی نقل مکانی زیادہ سے زیادہ حد تک پہنچ جاتی ہے سختی میں بتدریج اضافہ ہوتا ہے۔
- لیٹرل ریسٹرینٹ آپٹیمائزیشن:V-شکل کا جیومیٹری موروثی پس منظر کا استحکام فراہم کرتی ہے، کندھے کے انٹرفیس سے آگے اضافی گائیڈ اجزاء کی ضرورت کے بغیر ریل رول اوور رجحانات کی مزاحمت کرتی ہے۔
- ہائی-فریکوئنسی ڈیکپلنگ:بہار کے ماس اور جیومیٹری کو عام ٹرین-حوصلہ افزائی کمپن فریکوئنسیوں کے ساتھ گونج سے بچنے کے لیے بہتر بنایا گیا ہے، ہارمونک ایمپلیفیکیشن کو روکتا ہے جو تھکاوٹ کو تیز کر سکتا ہے۔
