تھوک SKL کلپ

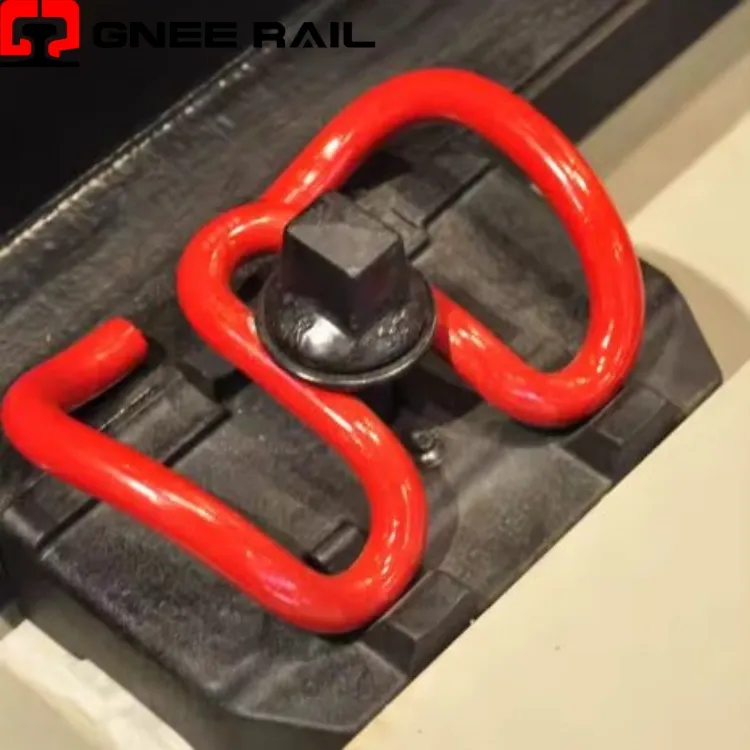

تھوک SKL کلپ

ریلوے کلپ کا استعمال کنکریٹ سلیپر کے ساتھ مل کر ریلوں کو بنیادی بیس پلیٹ میں باندھنے کے لیے کیا جاتا ہے۔ مختلف قسم کے بھاری-ڈیوٹی کلپس کا استعمال ریلوں کو بنیادی بیس پلیٹ یا سلیپر سے باندھنے کے لیے کیا جاتا ہے، جن میں سے ایک عام E Clip ہے، جس کی شکل ایک سٹبی پیپر کلپ کی طرح ہوتی ہے۔ ایک اور SKL ٹینشن کلیمپ ہے، جو پوری دنیا میں سب سے زیادہ استعمال ہونے والی قسم بھی ہے۔ دوسرے جیسے کے پی او کلیمپ اور نابلا کلپ، بھی مختلف حالات میں استعمال ہوتے ہیں۔
انکوائری بھیجنے
چیٹ اب
تصریح
تکنیکی معیار

ریل skl کلپ باندھنے کا نظام

Rail Fastener Spring SKL Clips

Railway SKL Clip ایک اعلی-کارکردگی کا لچکدار فاسٹنر ہے جو بڑے پیمانے پر بھاری-ہول اور ہائی-ریل سسٹم میں استعمال ہوتا ہے۔ پریمیم اسپرنگ اسٹیل سے تیار کردہ، اس میں ایک مخصوص V-شکل کی جیومیٹری ہے جو غیر معمولی لچکدار انحراف کے ساتھ اعلیٰ کلیمپنگ فورس فراہم کرتی ہے۔ یہ کلپ ایک سادہ گردشی تنصیب کے طریقہ کے ذریعے تیزی سے تناؤ کو قابل بناتا ہے۔ اس کا ثابت شدہ ڈیزائن انتہائی ایکسل بوجھ اور ضروری آپریشنل حالات میں ریل کی قابل اعتماد پابندی کو یقینی بناتا ہے۔

تکنیکی وضاحتیں:

پیرامیٹر تفصیلات
پروڈکٹ کی قسم ریلوے ایس کے ایل کلپ - لچکدار ریل بندھن کلپ
میٹریل گریڈ 38Si7 / 51CrV4 / EN 10089 اسپرنگ اسٹیل
سطح ختم ای-کوٹ / زنک فلیک / جیومیٹ 500 / حسب ضرورت کوٹنگ
برائے نام کلیمپنگ فورس 12 - 18 kN فی کلپ (سسٹم پر منحصر)
لچکدار انحراف کی حد مستقل سیٹ سے پہلے 12 - 16 ملی میٹر
تنصیب کی گردش مفت پوزیشن سے 90 ڈگری - 120 ڈگری
ریل مطابقت UIC 60, 60E1, 54E1, 115RE, 136RE
سلیپر کی قسم کندھوں میں کاسٹ-کے ساتھ پہلے سے دباؤ والا کنکریٹ مونو بلاک
ٹیسٹنگ سٹینڈرڈ EN 13481-2 / AREMA باب 30 / TB/T 3065
سنکنرن مزاحمت 720 گھنٹے نمک کے اسپرے سے زیادہ یا اس کے برابر (ISO 9227)
Elastic Rail Clamp

تنصیب اور بحالی کا نقطہ نظر:

  • خصوصیات نے بڑھتے ہوئے بوجھ کے تحت ترقی پذیر بہار کی شرح کے لیے V-شکل کی جیومیٹری کو بہتر بنایا۔
  • جڑواں رابطہ پوائنٹس کے ذریعے ریل کے پاؤں پر یکساں طور پر کلیمپنگ فورس تقسیم کرتا ہے۔
  • پلاسٹک کی اخترتی کی حد میں داخل ہونے سے پہلے زیادہ سے زیادہ لچکدار انحراف حاصل کرتا ہے۔
  • تناؤ کو شامل کرتا ہے-جو کہ تھکاوٹ کے مقامی ارتکاز کو کم کرتا ہے۔
  • سڈول کنفیگریشن کے ساتھ ڈیزائن کیا گیا ہے جو ریورس ایبل انسٹالیشن واقفیت کو قابل بناتا ہے۔



دیکھ بھال اور آپریشنل نقطہ نظر

  • معیاری ہائیڈرولک یا دستی ٹولز کے ساتھ گردشی اندراج کا استعمال کرتے ہوئے انسٹال کیا گیا ہے۔
  • ایپلی کیشن کے دوران کنٹرول شدہ گردش زاویہ کے ذریعے عین مطابق تناؤ حاصل کرتا ہے۔
  • دیگر فاسٹنر اقسام کے لیے درکار پری-اسٹریسنگ آلات کی ضرورت کو ختم کرتا ہے۔
  • مخصوص نکالنے والے ٹولز کے بغیر ریورس روٹیشن کا استعمال کرتے ہوئے فوری ہٹانے کی اجازت دیتا ہے۔
  • گردش مزاحمت کے تاثرات کے ذریعے مستقل تنصیبی قوت کی تصدیق فراہم کرتا ہے۔
Railroad Railway Steel Rails SKL Clips
