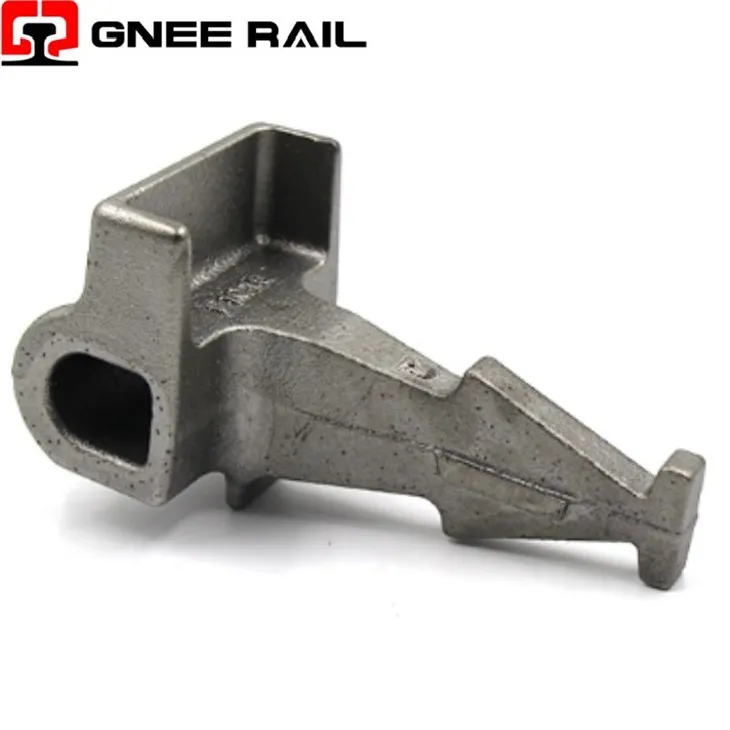

↵ریل کندھے کو مضبوط بنانے کا نظام
ریلوے کا کندھا ، جسے ریل کندھے یا بیس پلیٹ کندھے کے نام سے بھی جانا جاتا ہے ، جدید ریل فاسٹنگ سسٹم میں ایک اہم ساختی انٹرفیس جزو ہے۔ یہ بنیادی بوجھ - بیئرنگ اور فورس - کے طور پر کام کرتا ہے جو عنصر منتقل کرتا ہے جو کلیمپنگ فورسز کو لچکدار ریل کلپس سے سلیپر یا ٹریک سلیب میں منتقل کرتا ہے ، جبکہ ریل کے پاؤں کو واضح طور پر پوزیشن میں اور روک تھام کرتا ہے۔ متحرک ٹرین کے بوجھ کے تحت مستحکم ، پائیدار مدد فراہم کرنے کے لئے انجنیئر ، کندھوں کو ٹریک گیج استحکام کو برقرار رکھنے ، ریل مائل (کینٹ) کا انتظام کرنے ، اور ریل کی لمبی - اصطلاح کی سالمیت کو یقینی بنانے کے لئے لازمی ہیں۔
تکنیکی وضاحتیں:
| پیرامیٹر | معیاری کاسٹ آئرن کندھے | لچکدار پولیمر کندھے | بھاری - ڈیوٹی جعلی اسٹیل کندھے |
|---|---|---|---|
| بنیادی درخواست | کنکریٹ سلیپرز کے ساتھ روایتی گستاخ ٹریک | سلیب ٹریک اور علاقوں میں اعلی بجلی کی موصلیت کی ضرورت ہوتی ہے | بھاری - ہول کوریڈورز ، تیز منحنی خطوط ، اعلی - اثر زون |
| بنیادی مواد | spheroidal گریفائٹ آئرن (SGI/ductile آئرن) | گلاس - فائبر کو کمک پولیمائڈ (PA - GF) | جعلی مصر دات اسٹیل |
| کلیدی فائدہ | اعلی طاقت - سے - لاگت کا تناسب ، بہترین استحکام | کمپن ڈیمپنگ ، برقی تنہائی ، سنکنرن - مفت | حتمی طاقت اور پہننے کے خلاف مزاحمت ، کم سے کم اخترتی |
| عام طور پر جکڑے ہوئے نظام | پینڈرول فاسٹ کلپ ، ای - کلپ سسٹم | Vossloh W-14 ، W-30 سیریز | SKL - ٹائپ سسٹم ، مخصوص بھاری - ڈیوٹی ایپلی کیشنز |
| بحالی پر غور | دراڑیں/تحلیل کی جانچ پڑتال کریں۔ سلیپر انٹرفیس میں سنکنرن | UV انحطاط ، رینگنا ، یا کریکنگ کے لئے نگرانی کریں | کلپ رابطہ پوائنٹس پر پلاسٹک کی اخترتی کا معائنہ کریں |
مکینیکل اور تنصیب کا نقطہ نظر
تین - جہتی قوت کا انتظام: ریل کلپ سے افقی کلیمپنگ فورس کو ریل کے پیر کے خلاف سلیپر اور پس منظر کی روک تھام پر عمودی دباؤ کے امتزاج میں ترجمہ کرتا ہے۔
تناؤ کی تقسیم اور حراستی: مخصوص ریڈی اور زاویوں کے ساتھ ڈیزائن کیا گیا ہے تاکہ کلپ سے اعلی رابطے کے دباؤ کو سلیپر اور کلپ دونوں کے ایک وسیع علاقے پر تقسیم کیا جاسکے ، جس سے پلاسٹک کی خرابی کو کم سے کم کیا جاسکے۔
ریل پاؤں کی مصروفیت: ایک عین مطابق مشینی رابطے کا پروفائل پیش کیا گیا ہے جو ریل کے پاؤں کو محفوظ طریقے سے پالتا ہے ، جس سے ترقی کو روکتا ہے اور ریل کے کینٹ زاویہ کو کنٹرول کیا جاتا ہے (عام طور پر 1:40 یا 1:20)۔
تنصیب ، بحالی اور نظام انضمام کا نقطہ نظر
- جمہوری اسمبلی کے لئے فاؤنڈیشن: اینکر پوائنٹ کے طور پر کام کرتا ہے جس پر دوسرے تمام اجزاء (کلپ ، انسولیٹر ، ممکنہ تناؤ کی پلیٹ) منسلک ہوتے ہیں ، جو نظام کی بنیادی جیومیٹری کی وضاحت کرتے ہیں۔
- سلیپر انٹرفیس: سلیپر کاسٹنگ کے دوران یا تو کنکریٹ میں سرایت کرنے کے لئے ڈیزائن کیا گیا ہے یا بولٹ یا چپکنے والی چیزوں کے ذریعہ لکڑی/اسٹیل سلیپرس کو محفوظ طریقے سے لنگر انداز کیا جاتا ہے ، جس سے مستقل رابطے کو یقینی بنایا جاسکے۔
- گیج کی بحالی: عین مطابق ٹریک گیج کو برقرار رکھنے کے لئے تنقیدی۔ کندھے کی رہنمائی سطح کو پہننے یا نقصان سے براہ راست گیج چوڑائی کا باعث بنتا ہے۔
- ماڈیولر متبادل: بہت سے سسٹمز میں ، پہنے ہوئے یا خراب کندھوں کو انفرادی طور پر تبدیل کیا جاسکتا ہے بغیر پورے سلیپر کی تبدیلی کی ضرورت ہوتی ہے ، جس کی لاگت - موثر بحالی کی سہولت ہوتی ہے۔
ڈاؤن لوڈ، اتارنا ٹیگ: اعلی کوالٹی ریل فاسٹنر ریل کندھے ، چین ہائی کوالٹی ریل فاسٹنر ریل کندھے مینوفیکچررز ، سپلائرز ، فیکٹری
