ریلڈاگ سپائیک فاسٹننگ سسٹم

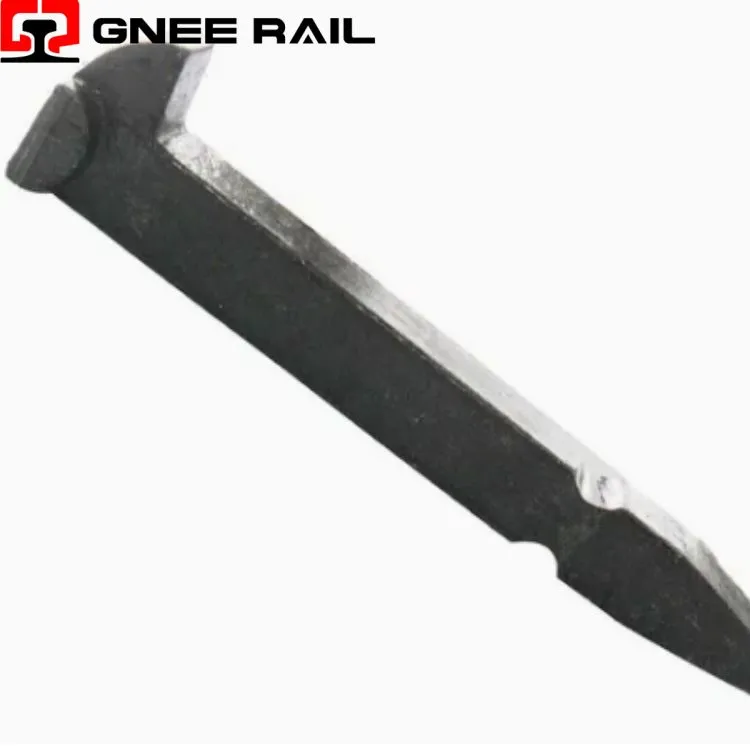

ریلوے ڈاگ اسپائک ایک ویج-ایکشن ڈرائیو فاسٹنر ہے جو جعلی ہلکے اسٹیل سے تیار کیا گیا ہے، جس کی خصوصیت اس کی ہکڈ سر کی ترتیب، اہرام کے نقطہ کے ساتھ مستطیل یا مربع پنڈلی، اور مخصوص L-شکل کا پروفائل ہے جو انیسویں صدی کے اوائل میں متعارف ہونے کے بعد سے عملی طور پر تبدیل نہیں ہوا ہے۔ لکڑی کے ریشے کی نقل مکانی اور لچکدار بحالی کے اصول کے ذریعے لکڑی کے سلیپروں کو ریل کو محفوظ بنانے کے لیے خاص طور پر انجنیئر کیا گیا، یہ فاسٹنر مکمل طور پر چلنے والی پنڈلی کے گرد بنائے گئے دباؤ والے دباؤ والے میدان پر انحصار کرتا ہے تاکہ گزرنے والی ٹرینوں سے پیدا ہونے والی دستبرداری کی قوت کو روک سکے۔
تکنیکی وضاحتیں:
| وصف | تکنیکی تفصیلات | کارکردگی کا اشارہ |
|---|---|---|
| تاریخی اصل | 19ویں صدی کے اوائل میں | بنا ہوا لوہا، ہاتھ سے-جعلی ماخذ |
| موجودہ مواد | کم-کاربن یا درمیانہ-کاربن اسٹیل | ASTM A65، گریڈ 2 یا 3 |
| معیاری لمبائی | 5.5 سے 6.5 انچ | 140 سے 165 ملی میٹر عام |
| ہیڈ پروجیکشن | تنصیب کے بعد | پلیٹ کے اوپر 0.25 سے 0.5 انچ |
| صنعت کی درجہ بندی | سپائیک کاٹ دیں۔ | سکرو سپائیک سے مختلف |
تنصیب اور بحالی کا نقطہ نظر:
- پری-بورنگ تقاضے:ہارڈ ووڈ ٹائیز کو تقسیم کو روکنے کے لیے پہلے سے ڈرل کیے گئے پائلٹ ہولز کی ضرورت ہوتی ہے، جس میں سوراخ کا قطر اور گہرائی مخصوص ہوتی ہے تاکہ ٹائی کی ساختی سالمیت پر سمجھوتہ کیے بغیر بہترین فائبر کمپریشن حاصل کیا جا سکے۔
- گیج پیمائش انضمام:اسپائک ڈرائیونگ کے عمل کو گیج کی پیمائش کے ساتھ مربوط کیا جاتا ہے، اسپائکس کو بتدریج چلایا جاتا ہے جبکہ ٹریک گیج کی نگرانی کی جاتی ہے اور ڈیزائن کی خصوصیات کو برقرار رکھنے کے لیے ایڈجسٹ کیا جاتا ہے۔
- ترتیب کی اصلاح:اسپائکس کو مخصوص ترتیب میں چلایا جاتا ہے-پہلے گیج-ریل کی پوزیشن قائم کرنے کے لیے سائیڈ اسپائکس، اس کے بعد فیلڈ-فائنل الائنمنٹ کو محفوظ بنانے کے لیے سائیڈ اسپائکس-انسٹالیشن کے دوران ریل کی نقل و حرکت کو روکنے کے لیے۔
دیکھ بھال اور آپریشنل نقطہ نظر
- پلیٹ اسپائک ہولز:ٹائی پلیٹ میں پہلے سے تشکیل شدہ اسپائک سوراخ ہوتے ہیں جو درست زاویہ اور ریل بیس سے فاصلے پر اسپائکس کو سیدھ میں کرنے کے لیے رکھے جاتے ہیں، جس سے انسٹالیشن کی مستقل جیومیٹری یقینی ہوتی ہے۔
- سپائیک کینلز:ٹائی پلیٹ میں کاسٹ یا دبائے ہوئے رسیس اسپائک ہیڈز کے لیے بیٹھنے کی سہولت فراہم کرتے ہیں، ان کو الگ تھلگ پوائنٹس پر مرکوز کرنے کے بجائے پلیٹ کی سطح پر کلیمپنگ فورسز کو تقسیم کرتے ہیں۔
- پلیٹ-سے-ٹائی لوڈ ٹرانسفر:ٹائی پلیٹ ریل کے بوجھ کو ٹائی کی سطح پر تقسیم کرتی ہے، جس سے لوکلائزڈ اوور کمپریشن-کو روکتا ہے جو اسپائک کے ڈھیلے ہونے اور ٹائی کے سڑنے کو تیز کرتا ہے۔
