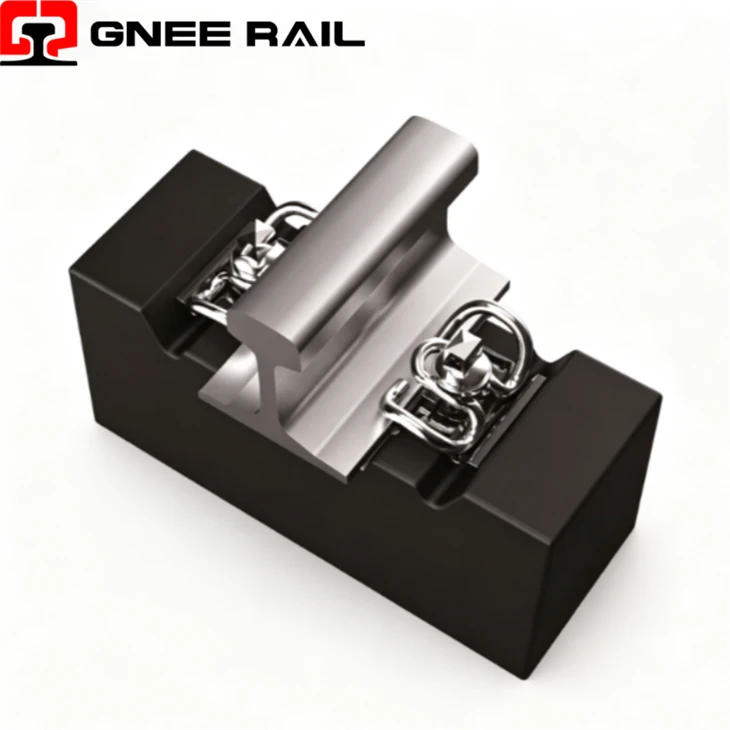

دیW14 ریل فاسٹننگ سسٹمیہ ایک قابل اعتماد بندھن حل ہے جو بنیادی طور پر بیلسٹڈ اور بیلسٹ لیس دونوں ریلوے لائنوں میں کنکریٹ سلیپر ٹریکس کے لیے ڈیزائن کیا گیا ہے۔ یہ بھاری ٹریفک کے نیچے ٹریک کی سیدھ کو برقرار رکھنے کے لیے مضبوط کلیمپنگ فورس اور متحرک لچک فراہم کرتا ہے۔ ریل پیڈ اور اینگل گائیڈ پلیٹوں کے ڈیزائن کو صرف ایڈجسٹ یا اپنی مرضی کے مطابق کرنے سے، یہ نظام عالمی معیاری ریل پروفائلز کی وسیع رینج کے مطابق ڈھال سکتا ہے، بشمولUIC54, UIC60, 136RE, 135RE، نیز چینی50 کلواور60 کلوریل
W14 ریل فاسٹنر سسٹم کے اہم اجزاء:
| ریل فاسٹینر کے اجزاء | مقدار |
| ٹینشن کلیمپس W14 | 2 |
| زاویہ گائیڈ پلیٹیں۔ | 2 |
| واشرز کے ساتھ سلیپر سکرو | 2 |
| پلاسٹک داخل کرنا | 2 |
| ریل پیڈ | 1 |
w14 فاسٹننگ سسٹم کے تکنیکی پیرامیٹرز:
| پیرامیٹر | قدر |
|---|---|
| خمیدہ رداس | 300m سے زیادہ یا اس کے برابر |
| ایکسل بوجھ | 26 ٹن سے کم یا اس کے برابر |
| چلنے کی رفتار | 250 کلومیٹر فی گھنٹہ سے کم یا اس کے برابر |
| جامد سختی | 70-80 KN/mm to EN 13149-9 اگر خاص ضرورت نہ ہو۔ |
| کلیمپنگ فورس | EN 13146-7 سے 10KN سے بڑا یا اس کے برابر |
| طولانی مزاحمت | EN 13146-1 سے 9KN سے بڑا یا اس کے برابر |
| اونچائی ایڈجسٹمنٹ | -8~+4ملی میٹر |
| گیج ایڈجسٹمنٹ | 10 ملی میٹر تک |
| تھکاوٹ کی جانچ (سائیکل) | EN 13146-4 میں 3 ملین سے زیادہ یا اس کے برابر |
| طاقت نکالنا | EN 13481-2 ضمیمہ A سے 60KN سے بڑا یا اس کے برابر |
| الیکٹرانک مزاحمت کا حجم | EN 13146-5 سے 5KΩ سے بڑا یا اس کے برابر |
W14 ریل فاسٹننگ کے لیے ایک اقتباس کی درخواست کریں۔
GNEE ریلEN 13146 اور EN 13481 سمیت بین الاقوامی معیارات کے مطابق تیار کردہ ریلوے فاسٹننگ پرزہ جات فراہم کرتا ہے۔ کوالٹی کنٹرول پورے پیداواری عمل میں لاگو ہوتا ہے جس میں خام مال، طول و عرض اور مکینیکل خصوصیات کا احاطہ کیا جاتا ہے۔ مختلف ریل پروفائلز اور ٹریک کی تفصیلات کے مطابق معیاری اور حسب ضرورت باندھنے والے اجزاء دستیاب ہیں، اور درخواست پر مل ٹیسٹ سرٹیفکیٹ (MTC) اور فریق ثالث کے معائنہ کی رپورٹیں فراہم کی جا سکتی ہیں۔
