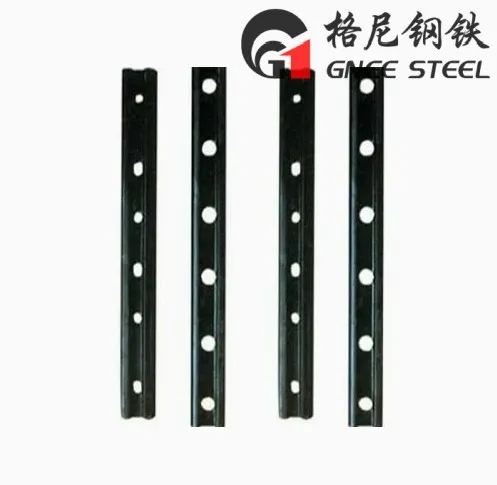

AREMA 136RE ریل جوائنٹ
AREMA 136RE ریل جوائنٹ، جسے ریل اسپلائس یا جوائنٹ بار بھی کہا جاتا ہے، ریلوے ٹریک سسٹم میں ایک اہم جزو ہے، جو کہ امریکن ریلوے انجینئرنگ اور مینٹیننس آف وے کے مقرر کردہ معیارات کے مطابق 136RE ریل کے دو حصوں کو جوڑنے کے لیے ڈیزائن کیا گیا ہے۔ ایسوسی ایشن (AREMA)۔ یہ جوائنٹ ریلوے لائنوں کی ساختی سالمیت اور آپریشنل کارکردگی کو یقینی بنانے میں اہم کردار ادا کرتا ہے۔ GNEE Rail ایک پیشہ ور ریلوے فش پلیٹ فراہم کنندہ ہے، جو بین الاقوامی معیارات کے مطابق ریل جوائنٹ پیش کرتا ہے، بشمول امریکن (AREMA)، جرمن (DIN)، برطانوی (BS)، یورپی (EN) اور جاپانی (JIS)۔ ہم آپ کے پروجیکٹ کے مطابق اپنی مصنوعات کو مکمل طور پر اپنی مرضی کے مطابق بنا سکتے ہیں۔ بلا جھجھک رابطہ کریں!
AREMA 136RE ریل مشترکہ تفصیلات
| معیاری | قسم | لمبائی/قطر | وزن (کلوگرام) |
| اریما 2018 | 132-136ری | 4 سوراخ-24" | 17.75 کلوگرام |
| 132-136ری | 6 سوراخ-36" | 26.63 کلوگرام |
GNEE ریل مشترکہ تکنیکی پیرامیٹرز
| UIC معیاری اسٹیل ریل کے لیے فش پلیٹ | |||
| اسٹیل ریل کی قسم | اسٹیل ریل کا وزن (KG/M) | فش پلیٹ معیاری | فش پلیٹ کا مواد |
| UIC54 | 54.43 | UIC | 45#,55# |
| UIC60 | 60.34 | ||
| بی ایس اسٹینڈرڈ اسٹیل ریل کے لیے فش پلیٹ | |||
| BS50'O' | 24.833 | بی ایس 47-1 | 55#,45# یورپی گریڈ 700 |
| BS60A | 30.618 | ||
| BS75R | 37.041 | ||
| BS80A | 39.761 | ||
| BS90A | 45.099 | ||
| BS100A | 50.182 | ||
| BS113A | 56.398 | ||
| AREMA 2007 معیاری اسٹیل ریل کے لیے جوائنٹ بار | |||
| 100RE(TR50) | 50.35 | AREMA 2007 | 45#,55#, اریما گریڈ اسٹیل |
| 115RE | 56.9 | ||
| 115-119ری | |||
| 132RE | 65.31 | ||
| 133RE | 66.1 | ||
| 136RE | 67.41 | ||
| 132-136ری | |||
| چینی معیاری اسٹیل ریل کے لیے فش پلیٹ | |||
| GB15KG | 15.2 | YB٪7b٪7b0٪7d٪7d | Q235,45# |
| جی بی 18 کلوگرام | 18.06 | YB٪7b٪7b0٪7d٪7d | |
| GB22KG | 22.3 | YB٪7b٪7b0٪7d٪7d | |
| GB24KG | 24.46 | ||
| GB30KG | 30.1 | YB٪7b٪7b0٪7d٪7d | |
| جی بی 38 کلوگرام | 38.733 | TB٪2fT ٪7b٪7b0٪7d٪7d | 45#,55# |
| جی بی 43 کلو گرام | 44.653 | ||
| GB50KG | 51.514 | ||
AREMA 136RE ریل مشترکہ ورکشاپ
