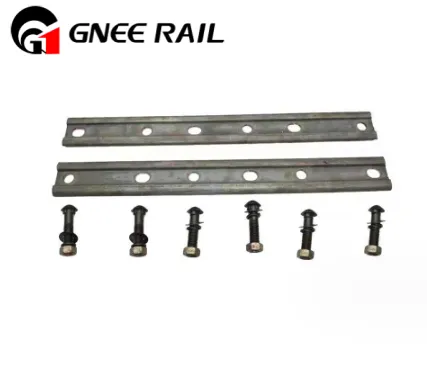

بی ایس معیاری مچھلی کی پلیٹ
GNEE BS سٹینڈرڈ فش پلیٹ ریلوے ٹریک سسٹم میں ایک اہم جزو ہے، جو برٹش اسٹینڈرڈز انسٹی ٹیوشن (BSI) کے مقرر کردہ معیارات پر عمل پیرا ہے۔
ریلوے فش پلیٹ، جسے ریل جوائنٹ یا اسپلائس بار کے نام سے بھی جانا جاتا ہے، ریل کے دو ٹکڑوں کو جوڑنے اور جوڑنے میں اہم کردار ادا کرتا ہے، جس سے ریلوے ٹریک کے بغیر کسی رکاوٹ اور مسلسل آپریشن کو یقینی بنایا جاتا ہے۔
GNEE ریلوے کی مصنوعات کا ایک قابل اعتماد مینوفیکچرر ہے، جو اعلیٰ معیار کے ریلوے فاسٹنرز میں مہارت رکھتا ہے، خاص طور پر ہلکی ریل، بھاری ریل، اور کرین ریلوں کے لیے تیار کردہ مختلف قسم کی فش پلیٹس۔ ہماری وابستگی میں کسٹمر کی مخصوص ضروریات کو پورا کرنے کے لیے حسب ضرورت کے اختیارات فراہم کرنا شامل ہے۔ لہذا، ہم آپ کو درکار تمام قسم کی ریل فش پلیٹیں تیار کر سکتے ہیں۔ مزید معلومات کے لیے بلا جھجھک ہم سے رابطہ کریں۔
تکنیکی پیرامیٹرز
| پروڈکٹ | BS سٹینڈرڈ ریل فش پلیٹ (جوائنٹ بار) | ||||
| سائز | بی ایس 75 آر ٪ 2 سی بی ایس 80 اے ٪ 2 سی بی ایس 90 اے ٪ 2 سی بی ایس 100 اے ٪ 2 سی بی ایس 113 اے | ||||
| خام مال | چینی سٹیل گریڈ 40# | ||||
| C | ملین | سی | S | P | |
| 0.27-0.48 | 0 سے کم یا اس کے برابر۔94 | 0.38 | 0 سے کم یا اس کے برابر۔058 | 0 سے کم یا اس کے برابر۔058 | |
| تناؤ کی طاقت | Rm ٪3a ٪7b٪7b0٪7d٪7d MPa | ||||
| لمبا ہونا | 18% سے زیادہ یا اس کے برابر | ||||
| سطح | سادہ، آکسائیڈ بلیک، یا دیگر ضروریات کے مطابق | ||||
GNEE BS معیاری فش پلیٹ کی اقسام
|
وضاحتیں |
4- بولٹ فش پلیٹ کی لمبائی (ملی میٹر) | 6- بولٹ فش پلیٹ کی لمبائی (ملی میٹر) | مچھلی کی پلیٹوں میں بولٹ کے سوراخوں کا قطر (ملی میٹر) | حساب شدہ وزن فی جوڑا (4 سوراخ) (کلو) |
حساب شدہ وزن فی جوڑا (6 سوراخ) (کلو) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
ریلوے فش پلیٹس فراہم کنندہ
