کرین ریل کا جائزہ
GNEE اعلی معیار کے ساتھ کرین ریلوں کی ایک وسیع رینج فراہم کرتا ہے، بشمول ASCE معیارات کے مطابق مختلف وضاحتیں، جیسے 30, 40, 60, 75, 85, وغیرہ اور ہم آپ کی منفرد ضروریات کے لیے ریلوں کو اپنی مرضی کے مطابق بنا سکتے ہیں۔
کرین ریل سائز کا انتخاب
عام طور پر، زیادہ عام اور وسیع پیمانے پر استعمال ہونے والے ماڈلز میں 40، 60، اور 75 شامل ہیں۔ یہ ماڈل اعتدال پسند بوجھ کی گنجائش اور استرتا پیش کرتے ہیں، جس کی وجہ سے ان کا وسیع پیمانے پر اطلاق ہوتا ہے۔ لہذا، کرین ریل ماڈل کا انتخاب مخصوص منصوبے کی ضروریات اور درخواست پر مبنی ہونا چاہئے.
کرین ریل کی اقسام
40، 60، اور 75 # کرین ریل سب سے زیادہ عام طور پر عملی ایپلی کیشنز میں استعمال ہوتی ہے۔ اور GNEE کے پاس فروخت کے لیے دیگر ریلوے ٹریکس ہیں۔

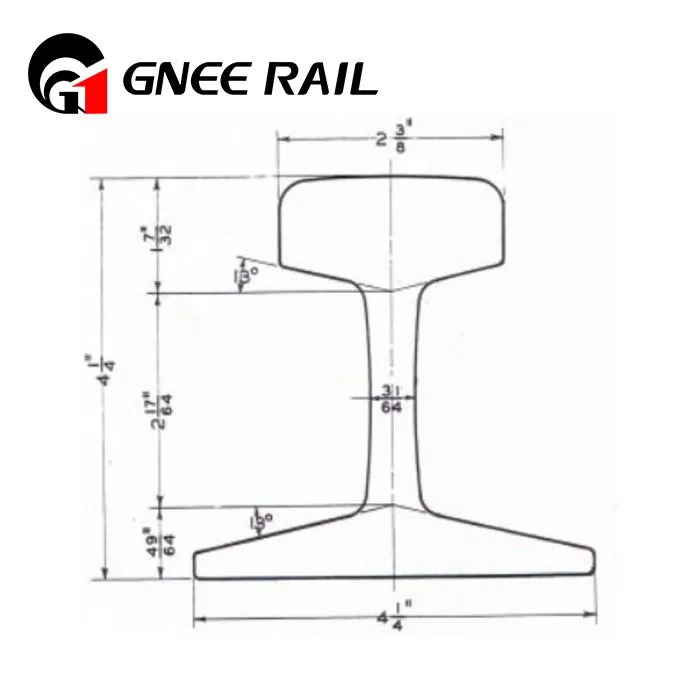

40# کرین ریل ڈرائنگ
40# کرین ریل کی تفصیلات
|
تفصیلات |
قدر |
|
معیاری لمبائی |
30', 40' |
|
ہک بولٹ |
3/4" |
|
کلپ نمبرز |
103, 114, 120 |
|
کلیمپ اور فلر |
سیکشن سی دیکھیں |
|
معیاری ڈرلنگ |
2-1/2" x 5" |
|
جوائنٹ بار کی لمبائی |
20" |
|
جوائنٹ بار وزن |
15.2 پونڈ فی پی آر |
|
ہارڈ ویئر کے ساتھ |
18.2 پونڈ فی پی آر |
|
بولٹ قطر |
3/4" |
60# کرین ریل ڈرائنگ
60# کرین ریل کی تفصیلات
|
تفصیلات |
قدر |
|
معیاری لمبائی |
30', 33', 40' |
|
ہک بولٹ |
3/4" |
|
کلپ نمبرز |
103, 106 |
|
کلیمپ اور فلر |
سیکشن سی دیکھیں |
|
معیاری ڈرلنگ |
2-1/2" x 5" |
|
جوائنٹ بار کی لمبائی |
20", 24" |
|
جوائنٹ بار وزن |
27.2 پونڈ/یا، 32.5 پونڈ/پی آر |
|
ہارڈ ویئر کے ساتھ |
30.1 پونڈ/یا، 35.4 پونڈ/پی آر |
|
بولٹ قطر |
3/4" |
GNEE کرین ریل ورکشاپ
