تصریح

تکنیکی معیار

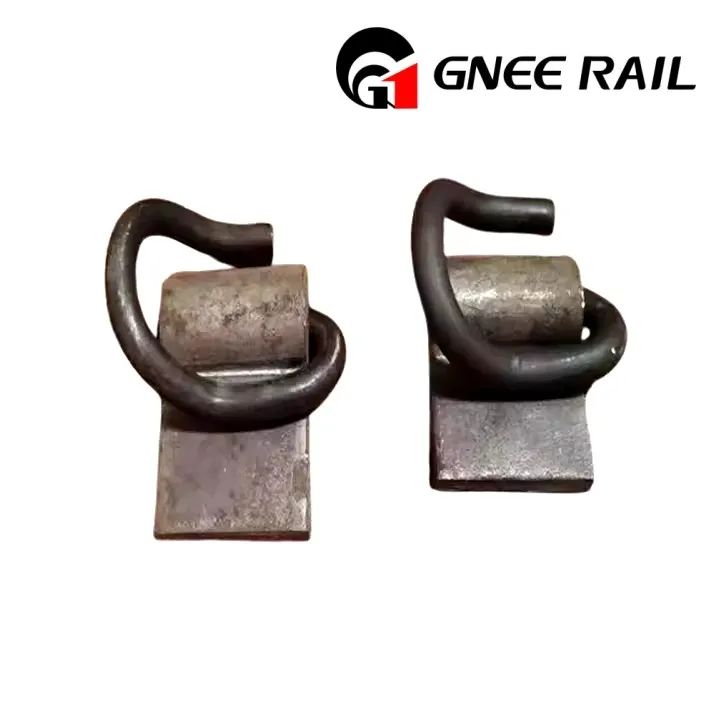

E20 ریل کلپس

ریل کلپس ریلوں کو ٹائی یا بیس پلیٹ سے باندھنے کے لیے اہم اجزاء ہیں، جو ٹریک کے استحکام اور ٹرین کے آپریشنز کی حفاظت کو یقینی بناتے ہیں۔ ریلوے کلپس، لچکدار ریل کلپس، ٹریک کلپس، اور ریل روڈ سلیپر کلپس کے نام سے بھی جانا جاتا ہے، یہ حصے درست ٹریک گیج کو برقرار رکھنے کے لیے ضروری ہیں۔ E20 ریل کلپس Pandrol کی ریل کلپ سیریز کا حصہ ہیں اور E-type کی حد میں درجہ بندی کی گئی ہیں۔ ایک بھروسہ مند اور پیشہ ور فراہم کنندہ کے طور پر، GNEE ریل مختلف ریل کلپس تیار کرنے میں مہارت رکھتی ہے، بشمول E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR419, PR450, PR450 PR601, Fast 16, Fast 1501, Fast1502, Fast 1508, اور Fast 1600۔ ہماری تمام مصنوعات بین الاقوامی معیارات پر پورا اترتی ہیں اور آپ کی ضروریات کے مطابق بنائی جا سکتی ہیں۔ مزید معلومات کے لیے ہم سے رابطہ کریں۔

E20 ریل کلپس کی تفصیلات

آئٹم نمبر	مواد	قطر	کلپ کی لمبائی	کلپ کی چوڑائی	وزن	ایچ آر سی	دباؤ	تھکاوٹ ٹیسٹ
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E1609	60Si2Mn	ø18	93±3		0.43	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E1809	60Si2Mn	ø18	104±3		0.62	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2001	60Si2Mn	ø18			0.6	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2007	60Si2Mn	ø18	105±5	38 زیادہ سے زیادہ	0.62	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
پی آر 309	60Si2Mn	ø19	130		0.91	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
پی آر 401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
پی آر601	60Si2Mn	ø19			0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
پی آر 85	60Si2Mn	ø19	88±3		0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
پی آر 415	60Si2Mn	ø20			0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
پی آر601	60Si2Mn	ø20				44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
ڈی آئی	60Si2Mn	ø18	100±3			44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E18	60Si2Mn	ø18	100±3			44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E19	60Si2Mn	ø18	100±3			44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E20	60Si2Mn	ø18	100±3			44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
SKL12	60Si2Mn	ø13			0.53	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
تیز تراشہ-1508	60Si2Mn	ø15			0.58	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
تیز کلپ-1501	60Si2Mn	ø15			0.58	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
تیز تراشہ-16	60Si2Mn	ø16			0.6	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار

E20 ریل کلپس مواد کی تفصیلات

سلسلہ	قسم	سختی	مواد	تھکاوٹ والی زندگی	سطح
ای ریل کلپ	E1,E2,E3	٪ 7b٪ 7b0٪ 7d٪ 7dHRC	60Si2MnA: C:{{0}}۔{1}}.64، Mn:0۔{4}}.90، Si:1۔{7}} 00، Cr: اس سے کم یا اس کے برابر 0.35، P: اس سے کم یا اس کے برابر 0.03، S: اس سے کم یا اس کے برابر 60Si2CrA: C:{{0}}۔{1}}.64، Mn:0۔{4}}.70، Si:1۔{7}} .80،Cr:0۔{10}}۔{11}} P: 0.03 سے کم یا اس کے برابر، S: 0.03 سے کم یا اس کے برابر 55Si2Mn: C:{{0}}۔{1}}.60، Mn:0۔{4}}.90، Si:1۔ 50-2۔{8}}،Cr: 0.35 سے کم یا مساوی 38Si7: C:{{0}}۔{1}}.42، Mn:0۔{4}}.80، Si:1۔{7}} .80، پی: 0.03 سے کم یا اس کے برابر، S: 0.03 سے کم یا اس کے برابر	Dia.18 کے لیے بغیر ٹوٹے 3 ملین سائیکل ہیں۔ Dia.20 کے لیے بغیر ٹوٹے 5 ملین سائیکل ہیں۔	سادہ (تیل والا)، آکسائیڈ بلیک، کلر پینٹنگ یا گاہک کی ضرورت پر۔
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
ووسلوہ کلپ جعلی ریل کلپ	SKL1	٪ 7b٪ 7b0٪ 7d٪ 7dHRC
PR ریل کلپ	پی آر 309	٪ 7b٪ 7b0٪ 7d٪ 7dHRC
	پی آر 401
	پی آر601
	پی آر 85
ہم آپ کی ڈرائنگ یا نمونوں کے بعد حسب ضرورت ریل کلپس بھی تیار کر سکتے ہیں!
