تصریح
تکنیکی معیار

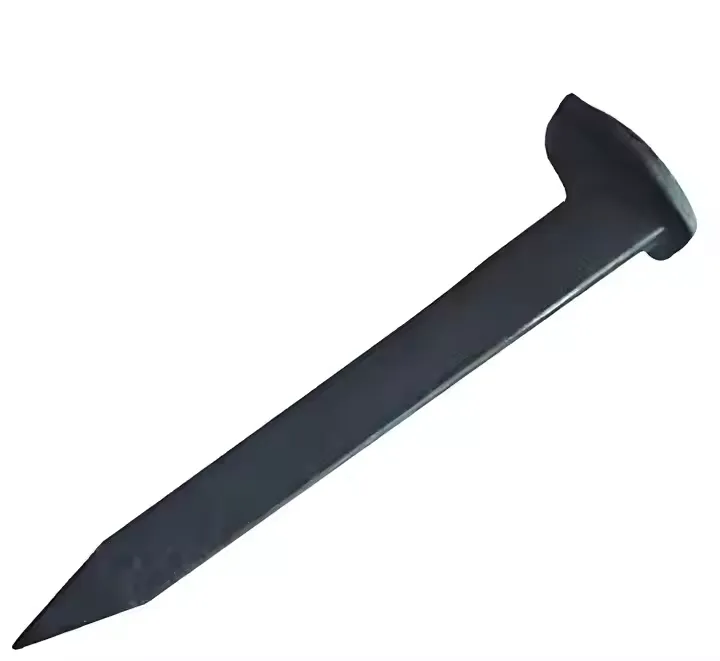

ریلوے ڈاگ اسپائکس: تکنیکی وضاحتیں اور مادی معیارات
| پیرامیٹر زمرہ | معیاری گریڈ | بھاری - ڈیوٹی گریڈ | سنکنرن - مزاحم گریڈ |
|---|---|---|---|
| قابل اطلاق ریل قسم | 40-50 کلوگرام/ایم ریل | 50-60 کلوگرام/ایم ریل | تمام ریل اقسام (ساحلی/صنعتی) |
| سپائیک لمبائی (ایل) | 127 ملی میٹر ± 2 ملی میٹر | 140 ملی میٹر ± 2 ملی میٹر | 127 ملی میٹر ± 2 ملی میٹر |
| پنڈلی قطر (ڈی) | 16 ملی میٹر ± 0.5 ملی میٹر | 18 ملی میٹر ± 0.5 ملی میٹر | 16 ملی میٹر ± 0.5 ملی میٹر |
| کتے کے سر کی اونچائی (H) | 32 ملی میٹر ± 1 ملی میٹر | 35 ملی میٹر ± 1 ملی میٹر | 32 ملی میٹر ± 1 ملی میٹر |
| مادی گریڈ | Q235B / A36 | 45# اسٹیل / 1045 | 316 سٹینلیس سٹیل |
| تناؤ کی طاقت | 410 MPa سے زیادہ یا اس کے برابر | 585 MPa سے زیادہ یا اس کے برابر | 515 MPa سے زیادہ یا اس کے برابر |
| سطح کا علاج | گرم - ڈپ جستی (50μm) | بلیک آکسائڈ کوٹنگ | صرف گزرنا |
| سختی (HB) | 120-150 | 200-250 | 150-180 |
| موڑنے والا ٹیسٹ | فریکچر کے بغیر 90 ڈگری موڑ دیں | فریکچر کے بغیر 45 ڈگری موڑ دیں | فریکچر کے بغیر 90 ڈگری موڑ دیں |
| معیاری حوالہ | جی بی/ٹی 990 ، اریما 4-3-4 | tb/t 447 ، uic 864 | ASTM A276 ، ISO 3506 |
ریلوے ڈاگ اسپائکس: انجینئرنگ کی درخواست اور بحالی
| انجینئرنگ کا سیاق و سباق | تنصیب کی تفصیلات | معائنہ کے معیار | تبدیلی کی دہلیز |
|---|---|---|---|
| لکڑی کا سلیپر ٹریک | ڈرائیونگ زاویہ: 45 ڈگری ± 5 ڈگری ، دخول کی گہرائی: 90 ملی میٹر سے زیادہ یا اس کے برابر | ریل اڈے کی طرف تنگ ، کوئی پس منظر کی نقل و حرکت نہیں | Head wear >5 ملی میٹر ، اثر کے تحت ڈھیل دینا |
| کنکریٹ سلیپر ریٹروفیٹ | ایپوسی اینکرنگ سسٹم ، ٹارک: 80-100 این ایم کا استعمال کریں | اینکر چپکنے والی برقرار ، کنکریٹ میں کوئی شگاف نہیں | Spike uplift >2 ملی میٹر سے کم 10 KN پل |
| منحنی خطوط (r<400m) | ریل کے دونوں اطراف میں انسٹال کریں ، بڑھا ہوا وقفہ | کریپ - حوصلہ افزائی ڈھیلے کے لئے ماہانہ چیک کریں | سپائیک پوزیشن میں کوئی بھی دکھائی دینے والی شفٹ |
| برج ڈیک ٹریک | کمپن - ڈیمپنگ واشر کی ضرورت ہے | سہ ماہی ٹارک کی توثیق | شینک - سے - ہیڈ جنکشن پر تھکاوٹ کریک |
| فراسٹ - ہیو زون | اینٹی - اپلفٹ کالر لازمی | پگھلنے کے بعد موسمی سطح کی جانچ پڑتال کریں | Uplift deformation >3 ملی میٹر |
| ڈرائیونگ کا طریقہ | دستی سلیج / ہائیڈرولک اسپائک ڈرائیور | سر کی اخترتی کی اجازت نہیں ہے | آلے کے نشانات تناؤ کی حراستی کا سبب بنتے ہیں |
| بحالی کا چکر | ہر 6 ماہ بعد بصری معائنہ | گیپ چیک کے لئے 0.5 ملی میٹر فیلر گیج استعمال کریں | Corrosion depth >0.5 ملی میٹر (اسٹیل کی اقسام) |
| ہٹانا/دوبارہ استعمال | ساختی دوبارہ استعمال کے لئے سفارش نہیں کی گئی ہے | اگر پنڈلی گردن دکھاتا ہے تو خارج کردیں | Straightness deviation >لمبائی کا 1 ٪ |
