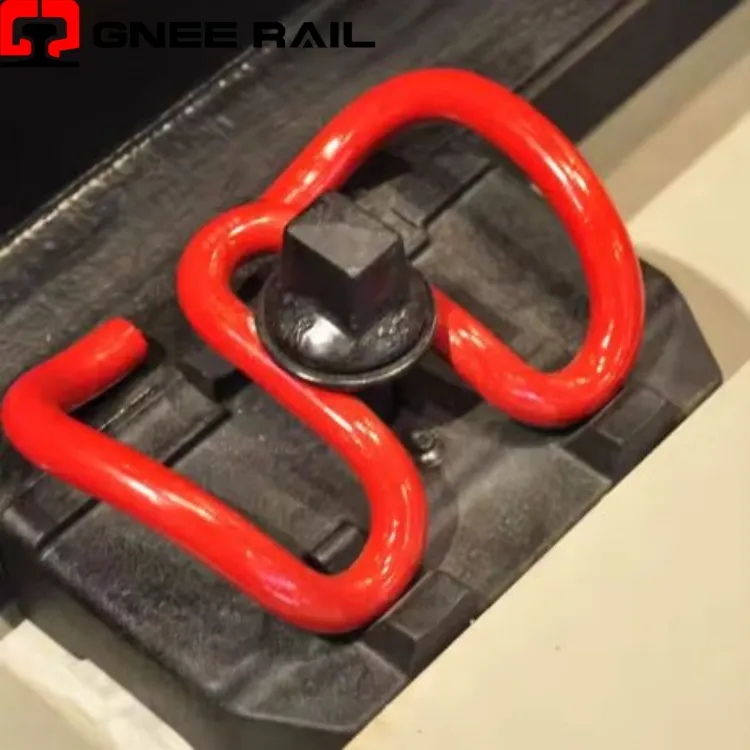

ریل SKL کلپ فاسٹننگ سسٹم
ریلوے SKL کلپس اعلی-کارکردگی کے لچکدار فاسٹنرز ہیں جو اسپرنگ اسٹیل سے مخصوص اومیگا-کی شکل کے کنفیگریشن کے ساتھ تیار کیے گئے ہیں، جو اسکرو-ڈاؤن فکسیشن سسٹم کے ذریعے پیروں کا مستقل بوجھ فراہم کرنے کے لیے ڈیزائن کیے گئے ہیں۔ یہ کلپس مکمل ریل باندھنے والی اسمبلیوں کے اندر تناؤ کے جزو کے طور پر کام کرتی ہیں، زاویہ نما گائیڈ پلیٹوں اور ریل پیڈز کے ساتھ مل کر ٹریک جیومیٹری کو برقرار رکھنے کے لیے کام کرتی ہیں جبکہ گزرنے والی ٹرینوں سے متحرک قوتوں کو جذب کرتی ہیں۔
تکنیکی وضاحتیں:
| کلپ کی قسم | قطر | پیر کا بوجھ | درخواست کی رفتار |
|---|---|---|---|
| ایس کے ایل 12 | 13 ملی میٹر | 9 kN | 200 کلومیٹر فی گھنٹہ تک |
| ایس کے ایل 14 | 14 ملی میٹر | 11 kN | 250 کلومیٹر فی گھنٹہ تک |
| ایس کے ایل 15 | 15 ملی میٹر | 13 kN | 300 کلومیٹر فی گھنٹہ تک |
| ایس کے ایل 24 | 16 ملی میٹر | 15 kN | بھاری نقل و حمل |
| مواد | 38Si7/51CrV4 | گرمی کا علاج کیا گیا۔ | اینٹی-سنکنرن لیپت |
| معیاری | UIC 864 | EN 13146 | AREMA باب 30 |
تنصیب اور بحالی کا نقطہ نظر:
- دستی یا مکینیکل اسکرو-ڈرائیو ٹولز کا استعمال کرتے ہوئے لاگو کیا جاتا ہے۔
- تنصیب کے دوران انحراف درست کلیمپنگ فورس کی نشاندہی کرتا ہے۔
- بصری پیر کے فرق کا معائنہ مناسب جگہ کی تصدیق کرتا ہے۔
- ملحقہ ٹریک کے اجزاء کو نقصان پہنچائے بغیر ہٹنے کے قابل
- تیز رفتار ٹریک بچھانے کے لیے سلیپرز پر پہلے سے-سیٹ کریں۔
دیکھ بھال اور آپریشنل نقطہ نظر
- لکیری بوجھ-کام کرنے کی حد کے اندر انحراف کا رشتہ
- مرکزی لوپ کلپ باڈی میں تناؤ کو یکساں طور پر تقسیم کرتا ہے۔
- لاکھوں لوڈ سائیکلوں کے بعد مخصوص پیر کے بوجھ کو برقرار رکھتا ہے۔
- مستقل سیٹ کے بغیر 3 ملی میٹر تک ریل لفٹ- کو ایڈجسٹ کرتا ہے۔
- عمودی اور پس منظر دونوں قوتوں کے لیے لچکدار تحمل فراہم کرتا ہے۔
