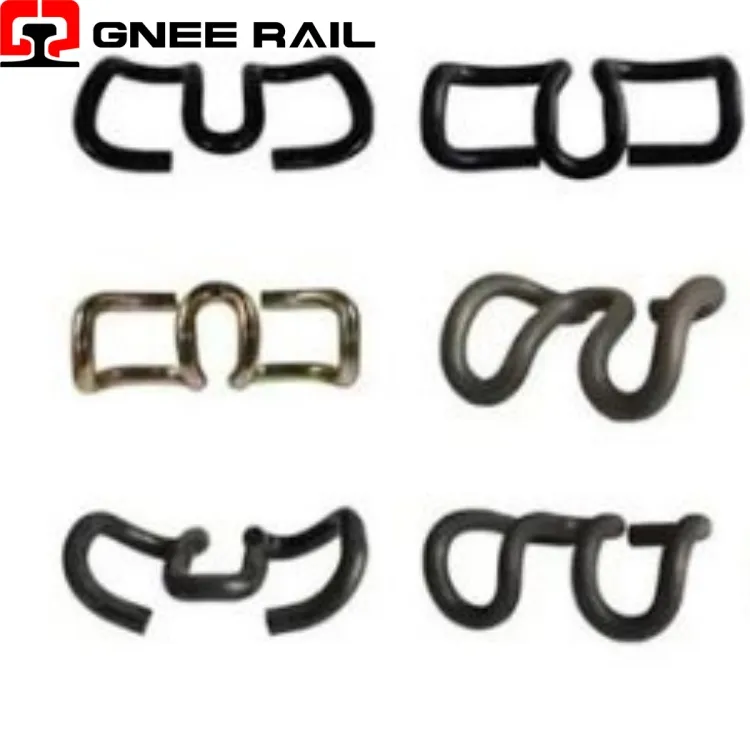

ہیوی اسٹیل SKL کلپ

ہیوی اسٹیل SKL کلپ

ریلوے کلپ کا استعمال کنکریٹ سلیپر کے ساتھ مل کر ریلوں کو بنیادی بیس پلیٹ میں باندھنے کے لیے کیا جاتا ہے۔ مختلف قسم کے بھاری-ڈیوٹی کلپس کا استعمال ریلوں کو بنیادی بیس پلیٹ یا سلیپر سے باندھنے کے لیے کیا جاتا ہے، جن میں سے ایک عام E Clip ہے، جس کی شکل ایک ٹھوس پیپر کلپ کی طرح ہوتی ہے۔ ایک اور SKL ٹینشن کلیمپ ہے، جو پوری دنیا میں سب سے زیادہ استعمال ہونے والی قسم بھی ہے۔ دوسرے جیسے کے پی او کلیمپ اور نابلا کلپ، بھی مختلف حالات میں استعمال ہوتے ہیں۔
انکوائری بھیجنے
چیٹ اب
تصریح
تکنیکی معیار

ریل skl کلپ باندھنے کا نظام

SKL Rail Clip | Glossary | Tension Clamp

SKL کلپ ایک ہائی-تناؤ لچکدار ریل ہے جس میں ایک الگ ڈبل-کوائل سپرنگ ڈیزائن ہے۔ 60Si2CrA یا 38Si7 جیسے اعلی-گریڈ کے اسپرنگ اسٹیل سے تیار کیا گیا ہے، یہ کنکریٹ سلیپرز کو کنٹرول شدہ اسپرنگ ڈیفلیکشن کے ذریعے ریلوں کو محفوظ بناتا ہے۔ یہ نظام مسلسل کلیمپنگ فورس فراہم کرنے کے لیے زاویہ نما گائیڈ پلیٹس اور اسکرو اسپائکس کا استعمال کرتا ہے۔ عالمی سطح پر تیز رفتار-اور ہیوی-ریلوے میں SKL فاسٹننگ کا بڑے پیمانے پر استعمال کیا جاتا ہے

تکنیکی وضاحتیں:

پیرامیٹر تفصیل عام قدر/حد
کلپ کی اقسام SKL متغیرات SKL-1، SKL-3، SKL-12، SKL-14
تار کا قطر اسپرنگ اسٹیل بار کا سائز 13 ملی میٹر
میٹریل گریڈ بہار سٹیل مرکب 60Si2CrA/60Si2MnA/38Si7
سختی کی حد راک ویل سی پیمانہ 42-47 HRC
پیر کا بوجھ کلیمپنگ فورس فی کلپ 10-14 kN
تھکاوٹ کی زندگی ناکامی سے پہلے سائیکل 5 ملین سائیکل سے زیادہ یا اس کے برابر
وزن فی کلپ سنگل یونٹ 0.48-0.53 کلوگرام فی پی سی
قابل اطلاق ریل ریل پروفائل کی مطابقت UIC54, UIC60, 115RE, 136RE
Elastic Rail Clamp

تنصیب اور بحالی کا نقطہ نظر:

  • ریل سیکورٹی کے لیے 10-14 kN فی کلپ کا پیر بوجھ فراہم کرتا ہے۔
  • معیاری لوڈنگ کے تحت فریکچر کے بغیر 5 ملین تھکاوٹ سائیکل حاصل کرتا ہے۔
  • خود کشی کا ڈیزائن کمپن اور متحرک پہیے کے اثرات کو جذب کرتا ہے۔
  • لاکھوں لوڈ سائیکلوں کے بعد بھی کلیمپنگ فورس کو برقرار رکھتا ہے۔
  • سنٹرل لوپ مربوط حفاظتی میکانزم کے طور پر کام کرتا ہے جو زیادہ اسٹریچنگ کو روکتا ہے۔



دیکھ بھال اور آپریشنل نقطہ نظر

  • سلیپرز پر فیکٹری پری اسمبلی-تیز رفتار خودکار ٹریک بچھانے کے قابل بناتی ہے۔
  • کیپٹیو فاسٹننگ ڈھیلے اجزاء کو سنبھالنے اور نقصان کے خطرے کو کم کرتی ہے۔
  • سلیپرز کو تبدیل کیے بغیر گائیڈ پلیٹوں کو تبدیل کرکے گیج ایڈجسٹمنٹ ممکن ہے۔
  • کنکریٹ ڈویل سمیت تمام اجزاء انفرادی طور پر تبدیل کیے جا سکتے ہیں۔
  • کلپس آسانی سے ڈھیلے ہوئے اور پارک سے سائٹ پر کام کرنے کی پوزیشن پر منتقل ہوگئے۔
Railroad Railway Steel Rails SKL Clips
