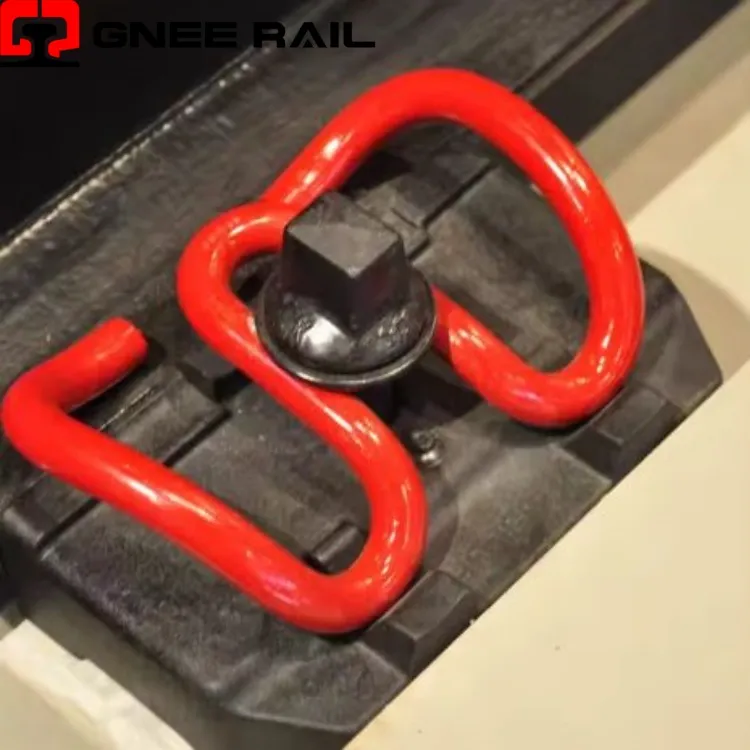

ہیوی اسٹیل SKL کلپس

ہیوی اسٹیل SKL کلپس

ریلوے کلپ کا استعمال کنکریٹ سلیپر کے ساتھ مل کر ریلوں کو بنیادی بیس پلیٹ میں باندھنے کے لیے کیا جاتا ہے۔ مختلف قسم کے بھاری-ڈیوٹی کلپس کا استعمال ریلوں کو بنیادی بیس پلیٹ یا سلیپر سے باندھنے کے لیے کیا جاتا ہے، جن میں سے ایک عام E Clip ہے، جس کی شکل ایک سٹبی پیپر کلپ کی طرح ہوتی ہے۔ ایک اور SKL ٹینشن کلیمپ ہے، جو پوری دنیا میں سب سے زیادہ استعمال ہونے والی قسم بھی ہے۔ دوسرے جیسے کے پی او کلیمپ اور نابلا کلپ، بھی مختلف حالات میں استعمال ہوتے ہیں۔
انکوائری بھیجنے
چیٹ اب
تصریح
تکنیکی معیار

ریل skl کلپ باندھنے کا نظام

SKL Rail Clip | Glossary | Tension Clamp

SKL کلپ ایک مخصوص ڈبل-کوائل اسپرنگ باڈی کے ساتھ غیر-تھرییڈڈ لچکدار ریل فاسٹنر ہے۔ اعلیٰ-گریڈ کے اسپرنگ اسٹیل سے بنایا گیا، یہ لچکدار انحراف کے ذریعے پیر کو مستقل بوجھ پیدا کرتا ہے۔ کنکریٹ سلیپرز کے خلاف ریل کے پاؤں کو محفوظ طریقے سے پکڑنے کے لیے کلپ زاویہ نما گائیڈ پلیٹ اور اسکرو اسپائک کے ساتھ کام کرتی ہے۔ یہ جدید ہائی-اسپیڈ اور ہیوی-ریلوے کے لیے ایک معیاری فاسٹننگ سسٹم ہے۔

تکنیکی وضاحتیں:

پیرامیٹر معیاری ضرورت عام قدر
کلپ ٹائپ فیملی ایس کے ایل سیریز SKL-12/SKL-14/SKL-21
تار کا قطر اسپرنگ اسٹیل بار 13.0 ملی میٹر ± 0.2 ملی میٹر
سٹیل گریڈ EN 10089 معیاری 60Si2CrA / 51CrV4
سطح کی حفاظت اینٹی-سنکنرن کوٹنگ زنک چڑھایا / آکسائڈ سیاہ
تنصیب کا انحراف کام کے موسم بہار کے سفر 11 ملی میٹر ± 1 ملی میٹر
کم سے کم پیر کا بوجھ مخصوص انحراف پر 10 kN فی کلپ
زیادہ سے زیادہ پیر کا بوجھ مخصوص انحراف پر 14 kN فی کلپ
تھکاوٹ کی ضرورت فریکچر کے بغیر 5 ملین سائیکل
Elastic Rail Clamp

تنصیب اور بحالی کا نقطہ نظر:

  • خصوصی ریل اڈاپٹر کی ضرورت کے بغیر براہ راست کاسٹ کندھوں میں فٹ بیٹھتا ہے۔
  • UIC54 اور UIC60 سمیت بیشتر بین الاقوامی ریل پروفائلز کے ساتھ کام کرتا ہے۔
  • مخصوص گائیڈ پلیٹ زاویہ کی ضرورت ہوتی ہے جو ریل بیس ڈھلوان سے مماثل ہو۔
  • موصل اور غیر{0}}دونوں کے ساتھ ہم آہنگ
  • معیاری اجزاء مختلف سپلائرز سے سلیپر کی متعدد اقسام میں فٹ ہوتے ہیں۔



دیکھ بھال اور آپریشنل نقطہ نظر

  • درجہ حرارت کی انتہائی تبدیلیوں میں -40 ڈگری سے +60 ڈگری تک مسلسل کلیمپنگ فراہم کرتا ہے۔
  • عمودی پہیے کے بوجھ اور لیٹرل ٹریک فورسز دونوں کو بیک وقت جذب کرتا ہے۔
  • موصل گائیڈ پلیٹوں کے ساتھ استعمال ہونے پر برقی مزاحمت کو برقرار رکھتا ہے۔
  • بار بار بھاری ایکسل گزرنے کے بعد بھی مستقل اخترتی کے خلاف مزاحمت کرتا ہے۔
  • بولڈ مکینیکل کنکشن کے برعکس کمپن کے تحت ڈھیلا نہیں ہوتا ہے۔
