تکنیکی معیار

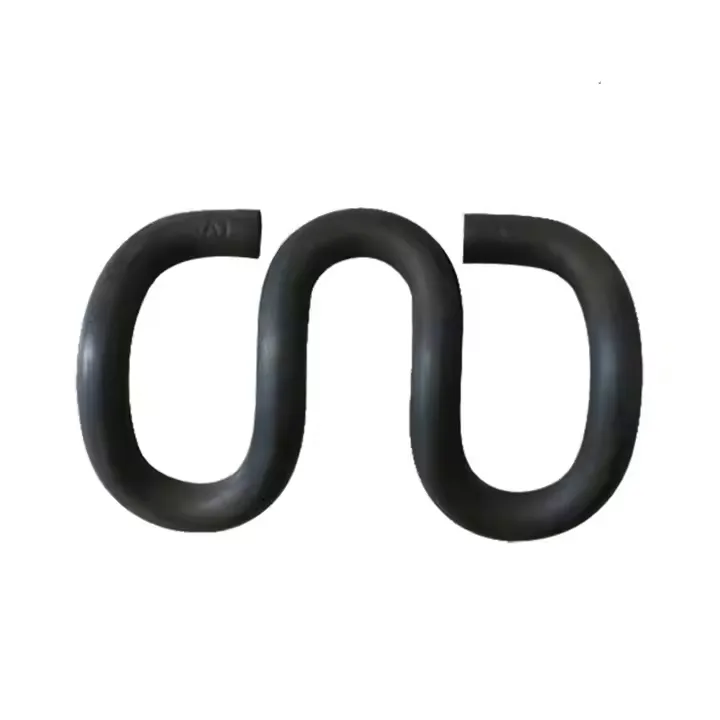

پروڈکٹ کا جائزہ اور ریلوے ایس کے ایل کلپ کی خصوصیات
| آئٹم | تفصیل |
|---|---|
| مصنوعات کا نام | ریلوے ایس کے ایل ٹائپ لچکدار کلپ / ایس کے ایل کلپ |
| معیار | DIN 45660 - 1 ، خطے سے متعلق ریلوے معیار (جیسے ، TSI ، EN) |
| درخواست | کنکریٹ سلیپرس (TIES) یا گٹیڈڈ اور بیلسٹ لیس ٹریک سسٹم میں بیس پلیٹوں کے لئے ریلوں کو تیز کرنے کے لئے استعمال کیا جاتا ہے۔ |
| بنیادی تقریب | ایک قابل اعتماد ، بحالی - مفت لچکدار کنکشن فراہم کرنے کے لئے جو ریل کو مضبوطی سے کلپ کرتا ہے ، گیج استحکام کو یقینی بناتا ہے اور متحرک قوتوں کو جذب کرتا ہے۔ |
| مواد | اعلی - کوالٹی اسپرنگ اسٹیل (عام طور پر 60SI2MN ، 60CRMO ، یا مساوی) |
| عام ریل حصے | 54 E1 ، 60 E1 ، UIC 60 ، اور دیگر بھاری - ہول اور اعلی - اسپیڈ ریل پروفائلز۔ |
ایس کے ایل کلپ کے تفصیلی تکنیکی پیرامیٹرز
| پیرامیٹر | قدر / تفصیل | ریمارکس |
|---|---|---|
| پیر کا بوجھ (کلیمپنگ فورس) | 20.5 - 22.5 kn | ریل کے پیر پر کلپ انگلیوں کے ذریعہ استعمال کی گئی فورس۔ محفوظ جکڑے ہوئے کے لئے تنقیدی۔ |
| ٹیسٹ بوجھ (مستقل) | 30 KN سے زیادہ یا اس کے برابر | کلپ کا بوجھ مستقل اخترتی کے بغیر برداشت کرنا چاہئے۔ |
| ٹیسٹ بوجھ پر عیب | ~ 11.5 ملی میٹر | ٹیسٹ بوجھ کے تحت عمودی نقل مکانی۔ |
| برقی مزاحمت | < 5 Ω (Per fastening assembly) | اس بات کو یقینی بناتا ہے کہ سگنلنگ کے لئے ریل سرکٹ مستقل ہے۔ |
| سنکنرن سے تحفظ | 500 گھنٹے سے زیادہ یا اس کے برابرغیر جانبدار نمک سپرے ٹیسٹ | فاسفیٹڈ کلپس کے لئے۔ لیپت کلپس اعلی مزاحمت کی پیش کش کرتے ہیں۔ |
| تھکاوٹ کی کارکردگی | پاس5 ملین سائیکل± 8 KN متحرک بوجھ پر | ٹریفک کے تحت لمبے - مدت کے استحکام کا مظاہرہ کرتا ہے۔ |
| انسٹالیشن ٹارک | 150 - 200 N·m | سیکیورٹی نٹ کے لئے ٹارک (اگر اسمبلی پر لاگو ہو)۔ |
| تناؤ کا آلہ | ہائیڈرولک ٹینشنر یا دستی ٹارک رنچ | درست تنصیب کے لئے خصوصی ٹولز کی ضرورت ہے۔ |
| وزن (فی کلپ) | تقریبا2.5 - 3.0 کلوگرام | مینوفیکچر اور مخصوص ڈیزائن کے ذریعہ تھوڑا سا مختلف ہوتا ہے۔ |
| آپریٹنگ درجہ حرارت | -40 ڈگری سے +80 ڈگری | زیادہ تر آب و ہوا کے حالات کے لئے موزوں ہے۔ |
