تصریح
تکنیکی معیار
موصلیت کے نظام کی کارکردگی اور ٹریک سرکٹ مطابقت
| ماڈل نمبر | موصلیت کے خلاف مزاحمت (KΩ ، EN 13146-5) | موصلیت کے مواد کی تشکیل | ٹرپل موصلیت کی رکاوٹ کی تشکیل | حجم مزاحمتی (اوہم · سینٹی میٹر) | ٹریک سرکٹ سگنل توجہ (٪) | UV مزاحمت (1000H) | بنیادی موصلیت کا فائدہ |
|---|---|---|---|---|---|---|---|
| Skl1-ins | 5 سے زیادہ یا اس کے برابر | تقویت یافتہ PA 66 | موصلیت گسکیٹ + ریل پیڈ | 1 × 10⁵ سے زیادہ یا اس کے برابر | 4 سے کم یا اس کے برابر | کوئی انحطاط نہیں | روایتی لائن سرکٹس کے لئے لاگت - موثر |
| Skl3-ins | 8 سے زیادہ یا اس کے برابر | گلاس فائبر - تقویت شدہ PA 66 | موصلیت گسکیٹ + کیسنگ + ریل پیڈ | 2 × 10⁵ سے زیادہ یا اس کے برابر | 3 سے کم یا اس کے برابر | کوئی انحطاط نہیں | شہری ریل کے لئے کمپن - مزاحم موصلیت |
| SKL12-ins | 10 سے زیادہ یا اس کے برابر | سیرامک جامع + PA 66 | انٹیگریٹڈ موصلیت ماڈیول + ریل پیڈ | 5 × 10⁵ سے زیادہ یا اس کے برابر | 2 سے کم یا اس کے برابر | کوئی انحطاط نہیں | اعلی - اسپیڈ اے ٹی پی سرکٹس کے لئے کم توجہ |
| SKL14-ins | 7 سے زیادہ یا اس کے برابر | ترمیم شدہ جھانکنے + ربڑ | موصلیت گاسکیٹ + اینٹی - کریپ پیڈ | 3 × 10⁵ سے زیادہ یا اس کے برابر | 2.5 سے کم یا اس کے برابر | کوئی انحطاط نہیں | بھاری - haul کے لئے اثر - مزاحم موصلیت |
| SKL15-ins | 12 سے زیادہ یا اس کے برابر | 30 ٪ گلاس فائبر - تقویت شدہ PA 66 | موصلیت گسکیٹ + کیسنگ + لچکدار پیڈ | 6 × 10⁵ سے زیادہ یا اس کے برابر | 1.5 سے کم یا اس کے برابر | کوئی انحطاط نہیں | بیلسٹ لیس ٹریک سی بی ٹی سی کے لئے صحت سے متعلق موصلیت |
متحرک بفرنگ ہم آہنگی اور توانائی جذب کی خصوصیات
| ماڈل نمبر | اثر توانائی جذب کی شرح (٪) | متحرک سختی (KN/ملی میٹر) | کمپن ایکسلریشن ڈیمپنگ (م/s پر) | لوڈ ٹرانسفر کی کارکردگی (٪) | لچکدار پیڈ کی ہم آہنگی کی قسم | متحرک دباؤ معاوضہ کی حد (KN) | بنیادی بفرنگ فائدہ |
|---|---|---|---|---|---|---|---|
| SKL1-DB | 65 سے زیادہ یا اس کے برابر | 1.8-2.2 | 15-18 | 85 سے زیادہ یا اس کے برابر | معیاری ایوا پیڈ | 8-10 | کم - ٹریفک لائنوں کے لئے متوازن بفرنگ |
| SKL3-DB | 75 سے زیادہ یا اس کے برابر | 2.0-2.4 | 12-15 | 90 سے زیادہ یا اس کے برابر | دوہری لچکدار پیڈ | 9-11 | کمپن - شہری ریل اسٹارٹ کے لئے کم کرنا - اسٹاپ |
| SKL12-DB | 85 سے زیادہ یا اس کے برابر | 2.4-2.8 | 8-11 | 95 سے زیادہ یا اس کے برابر | سلیکون - ترمیم شدہ پیڈ | 10-12 | 350 کلومیٹر/گھنٹہ+ کے لئے اعلی - کارکردگی جذب |
| SKL14-DB | 80 سے زیادہ یا اس کے برابر | 2.2-2.6 | 10-13 | 92 سے زیادہ یا اس کے برابر | ربڑ - اسٹیل جامع پیڈ | 11-13 | اثر - 35T ایکسل بوجھ کے لئے مزاحم |
| SKL15-DB | 90 سے زیادہ یا اس کے برابر | 2.6-3.0 | 7-10 | 98 سے زیادہ یا اس کے برابر | اعلی - لچکدار ای پی ڈی ایم پیڈ | 12-14 | بیلسٹ لیس ٹریک کے لئے صحت سے متعلق بفرنگ |
gnee - پیشہ ور سپلائر

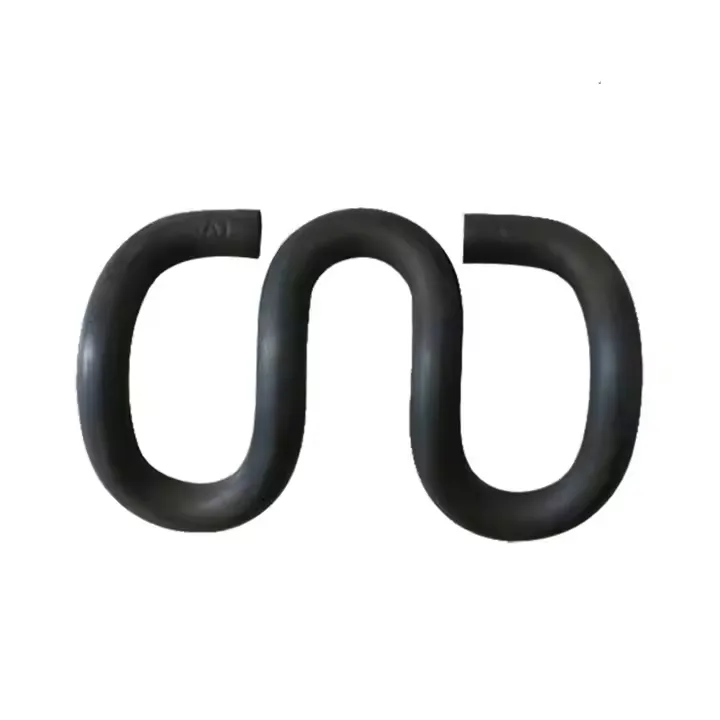

ڈاؤن لوڈ، اتارنا ٹیگ: ریلوے فاسٹنر ایس کے ایل کلپ ، چائنا ریلوے فاسٹنر ایس کے ایل کلپ مینوفیکچررز ، سپلائرز ، فیکٹری
