تصریح
تکنیکی معیار
↵

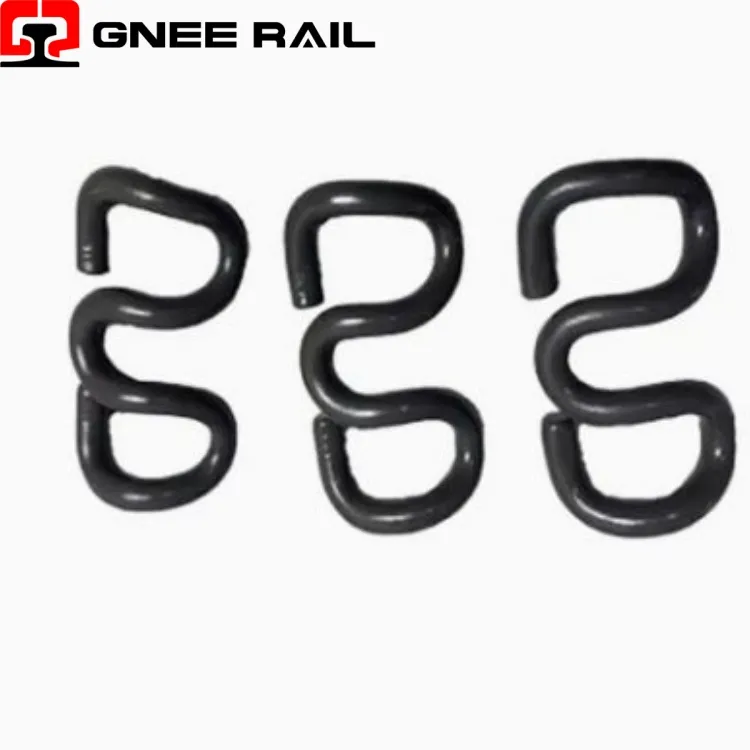

ریلSKL CLIP فاسٹننگ سسٹم
SKL کلپ فیملی جدید ریل ٹرانسپورٹ میں بڑھتی ہوئی مانگوں کے لیے انجینئرنگ کے ردعمل کی نمائندگی کرتی ہے۔ ٹریفک کی شدت سے مماثل SKL 12 سے لے کر SKL 24 پیمانے کے مواد اور جیومیٹری تک ہر تکرار-: زیادہ بوجھ کے لیے موٹی تار، زیادہ موڑنے کے لیے موزوں گھماؤ، طویل تھکاوٹ کی زندگی کے لیے بہتر دھات کاری
تکنیکی وضاحتیں:
| پیرامیٹر | ایس کے ایل 12 | ایس کے ایل 14 | ایس کے ایل 21 | ایس کے ایل 24 |
|---|---|---|---|---|
| تار کا قطر | 12 ملی میٹر | 14 ملی میٹر | 21 ملی میٹر | 24 ملی میٹر |
| پیر لوڈ رینج | 7–9 kN | 9–11 kN | 11–14 kN | 14–18 kN |
| میٹریل گریڈ | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| تھکاوٹ کی زندگی | >3M سائیکل | >3M سائیکل | >5M سائیکل | >5M سائیکل |
| بنیادی درخواست | لائٹ ریل / میٹرو | مخلوط ٹریفک | تیز رفتار- | بھاری نقل و حمل |
| تنصیب کا طریقہ | دستی لیور | ہائیڈرولک | ہائیڈرولک | ہائیڈرولک |
| وزن فی ٹکڑا | ~0.8 کلوگرام | 1.1 کلوگرام | ~2.3 کلوگرام | ~ 3.1 کلوگرام |
تنصیب اور بحالی کا نقطہ نظر:
- سطح decarburization کو سختی سے کنٹرول<0.1mm depth to prevent fatigue crack initiation.
- خوردبینی سطح پر مادی سالمیت کو یقینی بنانے کے لیے الٹراسونک ٹیسٹنگ کے ذریعے شمولیت کی پاکیزگی کی نگرانی کی جاتی ہے۔
- پورے کراس- سیکشن میں متوازن طاقت (1,400–1,600 MPa ٹینسائل) اور لچک کے لیے اناج کی تطہیر کو بہتر بنایا گیا۔
دیکھ بھال اور آپریشنل نقطہ نظر
- ٹانگوں کی لمبائی کا تناسب فی ملی میٹر انحراف کو زیادہ سے زیادہ توانائی ذخیرہ کرنے کے لیے قطعی طور پر شمار کیا جاتا ہے۔
- لوڈ کے تحت گریجویٹ تناؤ کی تقسیم کے لیے کلپ کی لمبائی کے ساتھ جڑتا کا کراس-سیکشنل لمحہ مختلف ہوتا ہے۔
- رابطہ کی سطح کی جیومیٹری بغیر پوائنٹ لوڈنگ کے یکساں دباؤ کی منتقلی کے لیے ریل فٹ کے رداس سے بالکل میل کھاتی ہے۔
- غیر جانبدار محور کی پوزیشننگ انتہائی بوجھ کے واقعات کے بعد مکمل لچکدار بحالی کو یقینی بناتی ہے 150% تک ڈیزائن ڈیفلیکشن۔
