تصریح
تکنیکی معیار

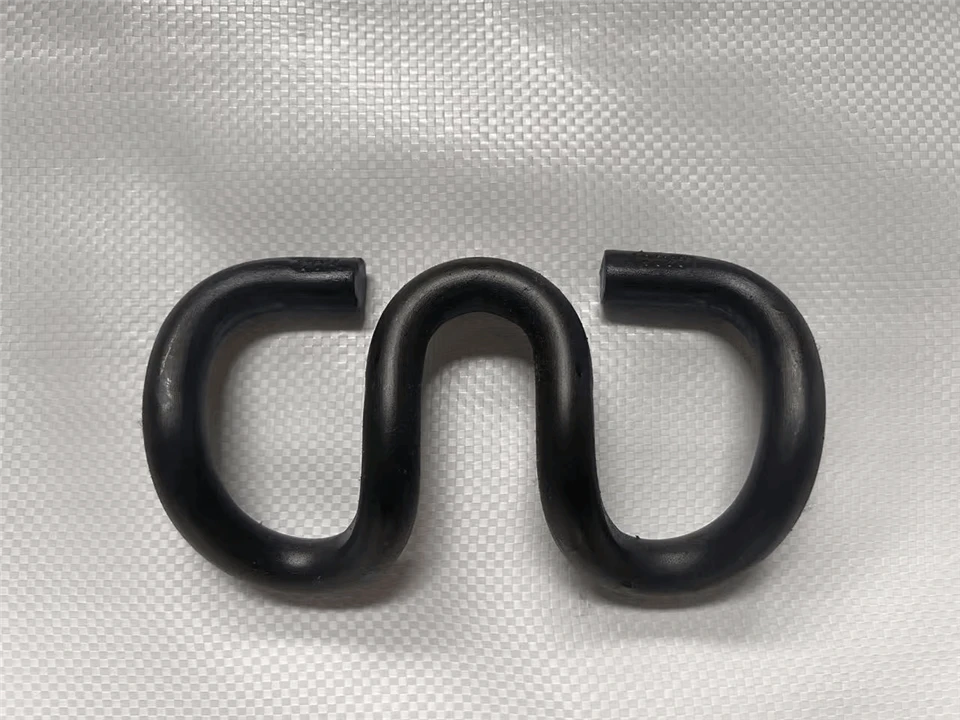

ریلوے ایس کے ایل کلپ ماڈلز کی تکنیکی تفصیلات کا موازنہ
| پیرامیٹر | ایس کے ایل 12 (ہلکی ریل) | ایس کے ایل 14 (معیاری مین لائن) | SKL 15 (بھاری - ریلوے کو ریلوے) | SKL 20 (اعلی - اسپیڈ ریلوے) |
|---|---|---|---|---|
| ماڈل کا عہدہ | SKL 12 | ایس کے ایل 14 | SKL 15 | SKL 20 |
| قابل اطلاق ریل پروفائل | 22–30 کلوگرام/ایم لائٹ ریل | 43–60 کلوگرام/ایم یو آئی سی 54/یو آئی سی 60 ریل | 60–75 کلوگرام/ایم بھاری - ہول ریل | 60 کلوگرام/ایم ہائی - اسپیڈ ریل (CRTS I/II) |
| بیس مواد | 50crva بہار اسٹیل | 60SI2MNA بہار اسٹیل | 55simnvb مصر دات اسٹیل | 60si2crva ہائی - طاقت اسٹیل |
| کلیمپنگ کی کارکردگی | - کلیمپنگ فورس: 6–9 KN - زیادہ سے زیادہ لچکدار تخفیف: 3.5 ملی میٹر - نرمی کی شرح (1000h): 3 ٪ سے کم یا اس کے برابر | - کلیمپنگ فورس: 10–14 KN - زیادہ سے زیادہ لچکدار تخفیف: 4.2 ملی میٹر - نرمی کی شرح (1000h): 2.5 ٪ سے کم یا اس کے برابر | - کلیمپنگ فورس: 18–25 KN - زیادہ سے زیادہ لچکدار تخفیف: 5.5 ملی میٹر - نرمی کی شرح (1000h): 2.5 ٪ سے کم یا اس کے برابر | - کلیمپنگ فورس: 15–20 KN - زیادہ سے زیادہ لچکدار تخفیف: 4.8 ملی میٹر - نرمی کی شرح (1000h): 2 ٪ سے کم یا اس کے برابر |
| عام ایپلی کیشن | شہری ٹرامس ، کیمپس لائٹ ریل | علاقائی مسافر/مال بردار لائنیں | کان کنی/پورٹ ہیوی - ہول لائنز | اعلی - اسپیڈ ریلوے (250 کلومیٹر فی گھنٹہ سے زیادہ یا اس کے برابر) |
یونیورسل ریلوے ایس کے ایل کلپس کے لئے فیکٹری معائنہ چیک لسٹ
| معائنہ زمرہ | معائنہ آئٹم | معائنہ کا طریقہ | قبولیت کے معیار | نمونے لینے کا منصوبہ | معائنہ کا آلہ | ریکارڈ کی ضرورت |
|---|---|---|---|---|---|---|
| مواد اور حرارت کا علاج | کیمیائی ساخت | ہینڈ ہیلڈ اسپیکٹومیٹر (PMI) | سی ، سی ، ایم این ، سی آر ، وی مواد سے ملاقات ماڈل - مخصوص معیارات (جیسے ، ایس کے ایل 14 کے لئے 60 ایس 2 ایم این اے) | 5 پی سی/بیچ | PMI تجزیہ کار | عنصر کی اقدار کو ریکارڈ کریں ، رپورٹ کریں |
| سطح کا معیار | کوٹنگ کی موٹائی | کوٹنگ موٹائی گیج | موٹائی معیاری سے ملتی ہے (جیسے ، گرم - ڈپ گالوانائزنگ کے لئے 85μm سے زیادہ یا اس کے برابر) ؛ 3 پوائنٹس/پی سی | 10 پی سی/بیچ | مقناطیسی موٹائی گیج | موٹائی ٹیسٹ کی رپورٹ منسلک کریں |
| سطح کا معیار | نقائص (دراڑیں/برز/زنگ) | بصری معائنہ + 10 x میگنیفائر | کوئی دکھائی دینے والی دراڑیں/دھندلا نہیں۔ زنگ گریڈ گریڈ A (GB/T 15519) سے کم یا اس کے برابر ؛ کوئی چھیلنے والی کوٹنگ نہیں | 100 ٪ معائنہ | 10x میگنیفائر ، زنگ گریڈ چارٹ | فوٹو کے ساتھ عیب دار حصوں کو نشان زد کریں |
| مکینیکل کارکردگی | کلیمپنگ فورس | کلیمپنگ فورس ٹیسٹر | ماڈل کی حدود میں طاقت (جیسے ، ایس کے ایل 14 کے لئے 10–14 KN) ؛ ٹیسٹ 5 پی سی/بیچ | 5 پی سی/بیچ | کلیمپنگ فورس ٹیسٹ بینچ | پرنٹ فورس - ٹائم وکر |
gnee - پیشہ ور سپلائر
