↵ریل کندھے باندھنے کا نظام

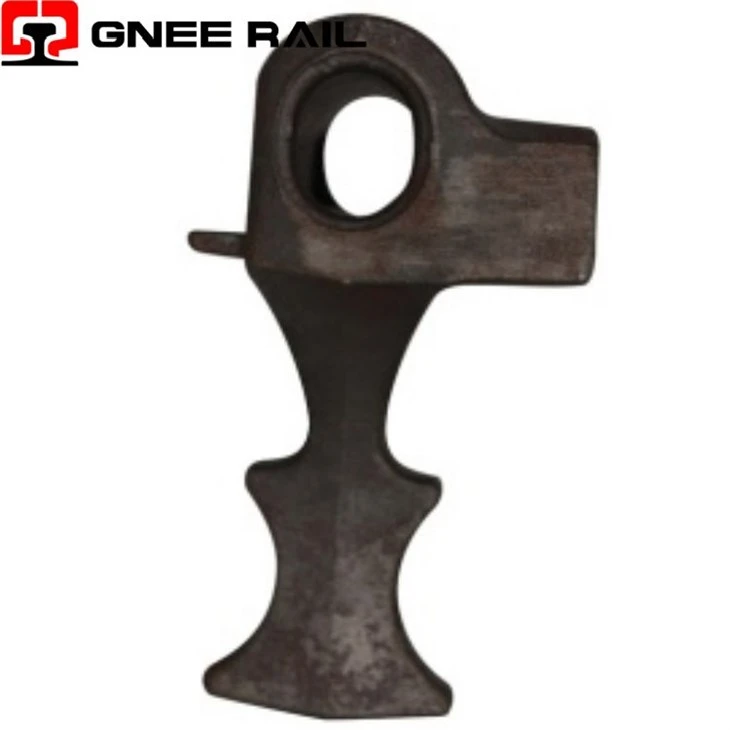

ریل کا کندھا ریل باندھنے کے نظام میں ایک بنیادی ساختی جزو ہے، جو ایک سخت بندش کے طور پر کام کرتا ہے جو لچکدار ریل کلپ سے پس منظر کی قوتوں کو سلیپر میں منتقل کرتا ہے۔ یا تو کنکریٹ سلیپرز کی ایک مربوط کاسٹ خصوصیت کے طور پر یا علیحدہ خراب آئرن/اسٹیل کے داخلوں کے طور پر ڈیزائن کیا گیا ہے، یہ ضروری رد عمل کا نقطہ فراہم کرتا ہے جس کے خلاف کلپس ریل کو محفوظ بنانے کے لیے اپنی کلیمپنگ قوت استعمال کرتے ہیں۔
تکنیکی وضاحتیں:
| خصوصیت | تفصیلات / تفصیلات | بنیادی اہمیت |
|---|---|---|
| بنیادی ساختی کردار | لیٹرل فورسز کو کلپ سے سلیپر میں منتقل کرتا ہے۔ | ریٹینشن اور ٹریک استحکام کا اندازہ لگانے کے لیے بنیادی |
| کریٹیکل وئیر پیرامیٹر | گیج چہرہ پہننے کی گہرائی (عام طور پر 2-3 ملی میٹر تک محدود) | کلیمپنگ فورس کے نقصان سے براہ راست تعلق رکھتا ہے۔ |
| مواد کی اصلاح | پہنیں-سخت کور کے ساتھ مزاحم سطح | رگڑنے کی مزاحمت اور فریکچر کی سختی کو متوازن کرتا ہے۔ |
| سسٹم کی مطابقت | جیومیٹری طور پر مخصوص کلپ کی قسم سے مماثل | درست فورس ویکٹر اور کلپ کی کارکردگی کو یقینی بناتا ہے۔ |
| ناکامی کا نتیجہ | پروگریسو گیج وائیڈننگ اور غیر متناسب ریل لوڈنگ | ریپڈ ٹریک جیومیٹری کی خرابی کی طرف جاتا ہے۔ |
فنکشنل اور انجینئرنگ کا تناظر
کلپ کا رد عمل اور فورس ویکٹر کنٹرول:کندھے کی رابطہ سطح کی جیومیٹری کلپ کے انحراف کے راستے کا تعین کرتی ہے، جو ریل کے پاؤں پر لگائے جانے والے عمودی-سے-افقی قوت کے تناسب کو براہ راست متاثر کرتی ہے۔
ریل کینٹ اور سیدھ کی تعریف:بہت سے کندھوں میں ایک زاویہ یا قدم والا پروفائل شامل ہوتا ہے جو ریل کے درست جھکاؤ کو قائم کرتا ہے اور اسے برقرار رکھتا ہے (عام طور پر 1:20 یا 1:40)، بہترین پہیے-ریل کے رابطے اور پہننے کی تقسیم کے لیے اہم ہے۔
کلپ مصروفیت کے لیے سطح پہنیں:ایک پائیدار، سخت سطح فراہم کرتا ہے جس کے خلاف کلپ متحرک لوڈنگ کے دوران جھکتی ہے اور لچکدار ہوتی ہے، جو لاکھوں لوڈ سائیکلوں پر کھرچنے کو برداشت کرنے کے لیے ڈیزائن کی گئی ہے۔
دیکھ بھال اور آپریشنل نقطہ نظر
- نازک سطح کی سختی:45-55 HRC کی سطح کی سختی حاصل کرنے کے لیے گیج کے چہرے اور کلپ کے رابطے والے علاقوں کو سلیکٹیو ہیٹ ٹریٹمنٹ (انڈکشن ہارڈننگ یا فلیم ہارڈننگ) سے گزرنا پڑتا ہے، سخت کور کو برقرار رکھتے ہوئے لباس مزاحمت فراہم کرتا ہے۔
- جہتی صحت سے متعلق مشینی:کاسٹنگ/فورجنگ کے بعد، اہم انٹرفیسز-گیج فیس، کلپ سیٹنگ سرفیسز، اور بیس کنٹیکٹ-مسلسل کارکردگی کو یقینی بنانے کے لیے سخت رواداری (عام طور پر ±0.2 ملی میٹر) پر مشینی کی جاتی ہے۔
- دھاتی کندھوں کے لئے سنکنرن تحفظ:ملٹی-پرت تحفظ حاصل کرتا ہے: سنکنرن کے خلاف مزاحمت اور پینٹ کے چپکنے کے لیے زنک فاسفیٹ کوٹنگ، اس کے بعد ایپوکسی یا پالئیےسٹر پاؤڈر کوٹنگ۔
