تصریح
تکنیکی معیار

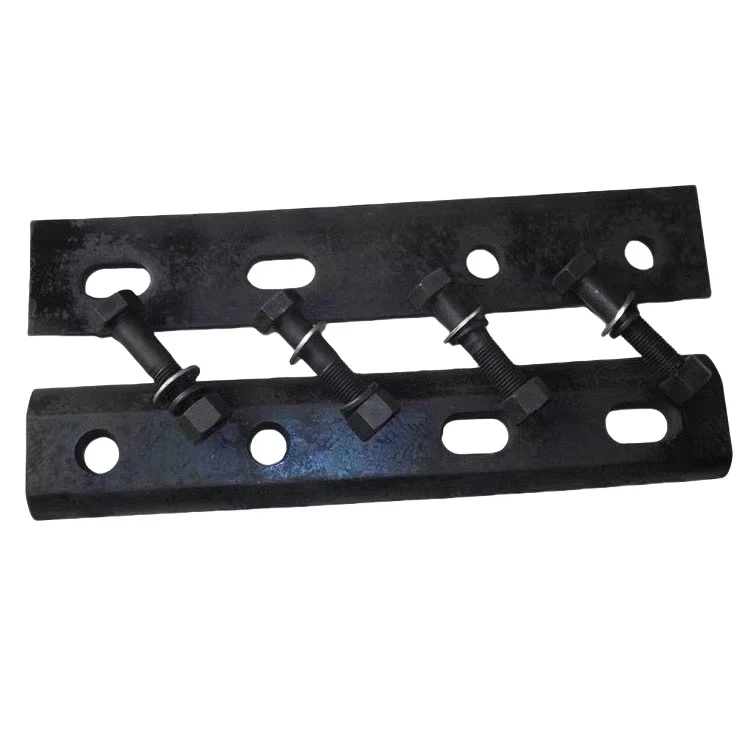

ریلوے فش پلیٹیں: تکنیکی ڈیٹا شیٹ
| پہلو | تفصیل اور تفصیلات |
|---|---|
| مصنوعات کا نام | ریل فش پلیٹ(عام طور پر کے طور پر جانا جاتا ہے:مشترکہ بار, splice بار, زاویہ بار) |
| اہم درخواستیں | - ریل جوڑ: روایتی طور پر پورے راستے میں استعمال ہوتا ہے۔ - موصل جوڑ: جہاں بلاکس سگنلنگ کے لئے بجلی کی رکاوٹ کی ضرورت ہے۔ - سانس لینے کی لمبائی: تھرمل توسیع کا انتظام کرنے کے ل long لانگ ویلڈیڈ ریل (LWR) ٹریک پر۔ - ٹرن آؤٹ اور کراسنگز: پیچیدہ جنکشن پر۔ - عارضی مرمت: فریکچر ریل کے لئے فوری ٹھیک کے طور پر۔ |
| تنقیدی پیرامیٹرز | - ہم آہنگ ریل سیکشن: ریل پروفائل (مثال کے طور پر ، 115re ، UIC60 ، 50 کلوگرام) سے ملنا چاہئے۔ - تناؤ کی طاقت: اس میں شامل ریل کی طاقت سے ملنا یا اس سے تجاوز کرنا چاہئے۔ - بولٹ ہول رواداری: سوراخوں کو ریل ویب سوراخوں کے ساتھ بالکل سیدھ میں رکھنا چاہئے۔ |
مشترکہ اقسام کا موازنہ
| خصوصیت | بولٹڈ مشترکہ (مچھلی کی پلیٹوں کا استعمال کرتے ہوئے) | ویلڈیڈ جوائنٹ (سی ڈبلیو آر) |
|---|---|---|
| طاقت اور نرمی | کمزور: مشترکہ کمزوری کا ایک نقطہ ہے ، جس سے "کلک -} کلاک" آواز اور کمپن پیدا ہوتا ہے۔ | مضبوط اور ہموار: مسلسل ریل ایک ہموار ، مضبوط سواری فراہم کرتی ہے۔ |
| دیکھ بھال | اعلی. جوڑ تیزی سے ختم ہوجاتے ہیں۔ | کم: انسٹالیشن کے بعد عملی طور پر دیکھ بھال - مفت۔ |
| درخواست | روایتی طریقہ، اب بنیادی طور پر جہاں ضروری ہو وہاں استعمال کیا جاتا ہے (جیسے ، موصل جوڑ ، سانس لینے کی لمبائی)۔ | جدید معیارمین لائنز کے لئے: مسلسل ویلڈیڈ ریل (سی ڈبلیو آر) تخلیق کرتا ہے۔ |
| لاگت | کم ابتدائی لاگت ، زندگی بھر کی بحالی کی لاگت۔ | اعلی تنصیب |
فوائد اور نقصانات
| فوائد | نقصانات |
|---|---|
| ✅ فعالیت کے لئے ضروری ہے: موصل جوڑ بنانے اور توسیع کا انتظام کرنے کے لئے اہم۔ | ❌ کمزوری کو ٹریک کریں: ٹریک میں لچک اور اثر کا ایک نقطہ پیدا کرتا ہے۔ |
| ✅ توسیع کی اجازت دیتا ہے: جوائنٹ ٹریک کے لئے ضروری جہاں ریلیں/معاہدہ میں توسیع/معاہدہ کریں۔ | ❌ اعلی دیکھ بھال: بولٹ ڈھیلے کر سکتے ہیں ، اور پلیٹوں اور ریل کے سرے بلے اور پہن سکتے ہیں۔ |
| ✅ آسان تنصیب اور مرمت: عارضی اصلاحات کے لئے بنیادی ٹولز کے ساتھ انسٹال کیا جاسکتا ہے۔ | ❌ کھردری سواری: شور اور کمپن پیدا کرتا ہے ، مسافروں کو راحت کو کم کرتا ہے اور بڑھتی ہوئی رولنگ مزاحمت۔ |
| ✅ لاگت - موثر حل: کم - اسپیڈ لائنز اور عارضی تنصیبات کے لئے۔ | ❌ آپریٹنگ اخراجات میں اضافہ: ٹرینوں کے لئے ایندھن کی زیادہ استعمال اور ٹریک اور رولنگ اسٹاک دونوں کو پہنچنے والے نقصان کا باعث بنتا ہے۔ |
