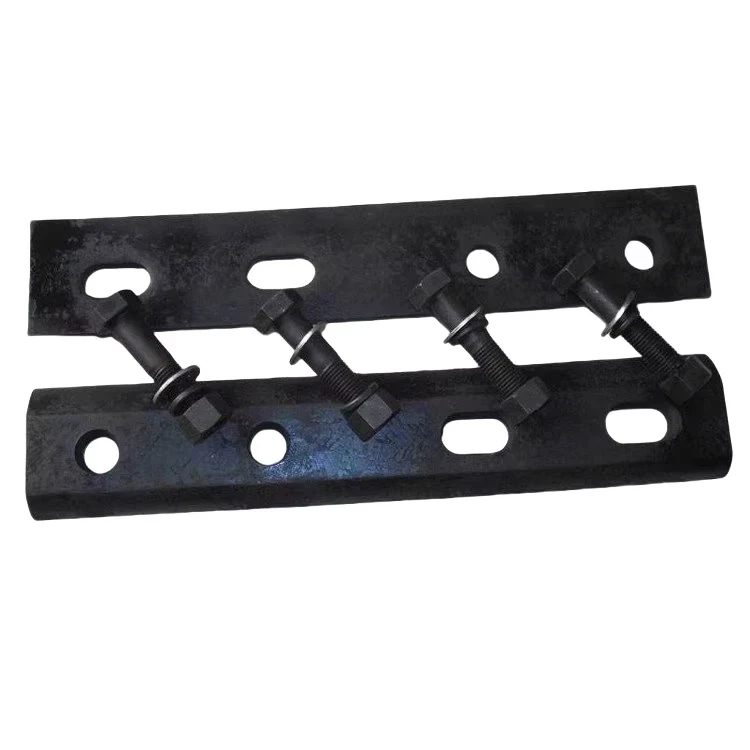

ریلوے فش پلیٹ / اسپلائس بار کی تفصیلات
| خصوصیت / پہلو | تفصیل اور بنیادی فنکشن | اقسام اور ڈیزائن کی مختلف حالتیں |
|---|---|---|
| بنیادی نام | فش پلیٹ (یوکے/دولت مشترکہ) | اسپلس بار (شمالی امریکہ) |
| عام مواد | میڈیم کاربن اسٹیل یا اعلی طاقت کم مصر (HSLA) اسٹیل۔ | بڑھتی ہوئی طاقت اور پہننے کے خلاف مزاحمت کے لئے اکثر گرمی {{0} کا علاج کیا جاتا ہے۔ |
| بولٹ سوراخ | عام طور پر مچھلی کے بولٹ کے لئے 4 یا 6 سوراخ۔ تناؤ کی حراستی سے بچنے کے لئے سوراخ کا ڈیزائن بہت ضروری ہے۔ | انڈاکار کے سوراخ: ریلوں کے تھرمل توسیع/سنکچن کی اجازت دیں۔ سرکلر سوراخ: کلیمپنگ فورس کو کنٹرول کرنے کے لئے کندھے والے بولٹ کے ساتھ استعمال کیا جاتا ہے۔ |
| عام اقسام | 1. معیاری مچھلی کی پلیٹ: عام ریل جوڑوں کے لئے۔ | 2. سمجھوتہ فش پلیٹ: دو مختلف ریل حصوں میں شامل ہونے کے لئے استعمال کیا جاتا ہے (جیسے ، UIC 54 سے UIC 60)۔ |
| خصوصی اقسام | 4. موصل مچھلی کی پلیٹ: ٹریک سرکٹ سگنلنگ کے لئے برقی تسلسل کو توڑنے کے لئے موصل مواد ہے۔ | 5. بھاری - ڈیوٹی / پربلت مچھلی کی پلیٹ: اونچائی - تناؤ والے علاقوں جیسے جوڑ کے قریب اور مضبوط اور مضبوط |
کلیدی افعال اور اہمیت:
- سیدھ کو برقرار رکھیں:بنیادی کام یہ ہے کہ ہموار اور محفوظ سواری کو یقینی بنانے کے لئے دونوں ریل سروں کو کامل عمودی اور افقی سیدھ میں رکھنا ہے۔
- منتقلی کا بوجھ:یہ پہیے کے بوجھ کو ایک ریل سیکشن سے اگلے حصے میں منتقل کرتا ہے ، جو اثر کو کم سے کم کرتا ہے اور مشترکہ میں ڈوبتا ہے۔
- قوتوں کے خلاف مزاحمت:ٹرینوں کو گزرنے کی وجہ سے موڑنے اور کینچی قوتوں کے خلاف مزاحمت کرنی ہوگی۔
- ایڈجسٹ توسیع:ڈیزائن (خاص طور پر انڈاکار بولٹ سوراخ) مشترکہ کو خطرناک داخلی دباؤ کو بڑھائے بغیر درجہ حرارت میں تبدیلیوں کو بڑھانے اور معاہدہ کرنے کی اجازت دیتا ہے۔
