تصریح

تکنیکی معیار

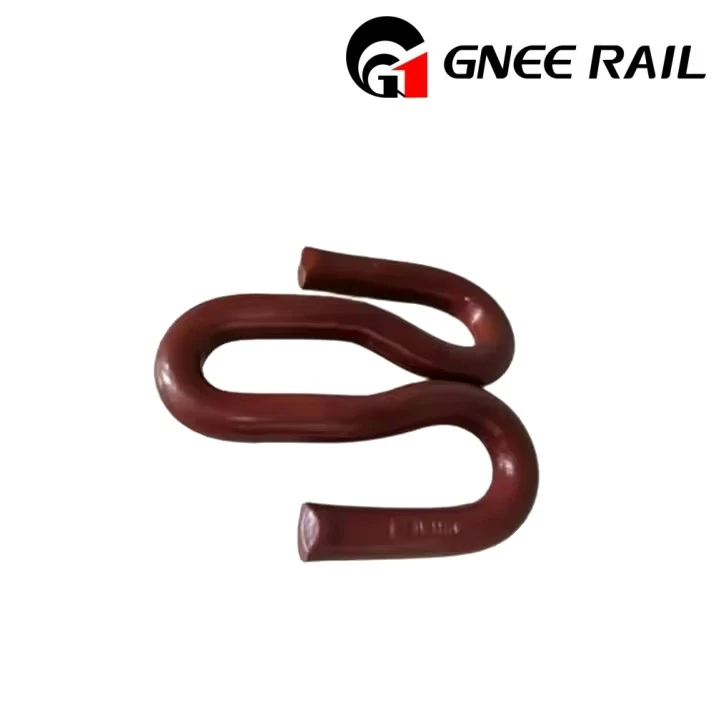

فاسٹ کلپس 1502 کو ٹریک کریں۔

Pandrol کے فاسٹ کلپ سسٹم کو وسیع پیمانے پر ریل فاسٹننگ ٹیکنالوجی میں ایک اعلیٰ اختراع کے طور پر جانا جاتا ہے۔ GNEE Rail's Rail Fast Clip 1502 ریل سے سلیپر کنکشنز کے لیے شاندار وائبریشن مزاحمت، استحکام اور پائیداری فراہم کرتا ہے، ایک اعلی لچکدار، بغیر بولٹ کے حل فراہم کرتا ہے۔ یہ نظام دیکھ بھال کے اخراجات کو کم کرتے ہوئے ٹریک کی تعمیر کی کارکردگی کو بڑھاتا ہے۔ ہم ریل فاسٹ کلپ 16، 1500، 1501، 1502، 1306، 1508، 1504، 1600، اور 1605 سمیت متعدد فاسٹ کلپس بھی فراہم کرتے ہیں، اس کے ساتھ ساتھ پینڈرول ای کلپ، ایس کے ایل کلپ، کے پی او کلیمپ، ڈیلکنبلا۔ کلپ. تمام مصنوعات بین الاقوامی معیار کے مطابق ہیں اور اپنی مرضی کے مطابق کی جا سکتی ہیں۔ پوچھ گچھ کے لئے ہم سے رابطہ کریں!

fast rail clip

فاسٹ کلپ سسٹم کی تفصیلات کو ٹریک کریں۔

نہیں	آئٹم	کارکردگی انڈیکس
1	اپلائیڈ ریل کی قسم	جی بی معیاری 60 کلو گرام سٹیل ریل
2	ریل گیج	1435 ملی میٹر
3	ریل نیچے کی ڈھلوان	1:40 ریل کے نیچے کی ڈھلوان ریلوے سلیپر پر رکھی گئی ہے۔
4	ریلوں کی طولانی مزاحمت	عام طور پر، ریل فاسٹنر اور ریلوں کے ہر سیٹ کی طولانی مزاحمت 9kN سے بڑی ہوتی ہے۔
5	ریل باندھنے کے نظام کی لچک	ریل پیڈ کی جامد سختی 50 سے 70 kN/mm ہوتی ہے۔
6	تھکاوٹ کی کارکردگی	3 ملین لوڈ سائیکلوں کے بعد، فاسٹنر سسٹم کو کوئی نقصان نہیں ہے، اور بکسوا دباؤ میں تبدیلی 20٪ سے کم ہے؛ ریل کی تبدیلیوں کی طولانی مزاحمت 20% سے کم ہے؛ مشترکہ تبدیلیوں کی جامد سختی 25٪ سے کم ہے۔
7	موصلیت مزاحمت	فاسٹنر سسٹم کی جانچ EN13146-5 کے مطابق کی جاتی ہے، اور دونوں ریلوں کے درمیان موصلیت کی مزاحمت 5kΩ سے زیادہ ہے۔
8	سخت ماحولیاتی حالات	EN13146-6 میں بیان کردہ 300h سالٹ سپرے ٹیسٹ کے بعد فاسٹنر سسٹم کو دستی جدا کرنے والے ٹول کے ساتھ کامیابی سے جدا کیا جا سکتا ہے۔
9	ریل کے بائیں اور دائیں کے درمیان ایڈجسٹمنٹ کی رقم	سنگل اسٹرینڈ ریل کی بائیں اور دائیں پوزیشن کی ایڈجسٹمنٹ: -4~+2mm; ریل گیج ایڈجسٹمنٹ: -8 ~ +4mm، ایڈجسٹمنٹ لیول 1mm ہے۔
10	ریل کی اونچائی کی پوزیشن	ایڈجسٹمنٹ کی رقم 0 ملی میٹر ہے۔
11	بکسوا دباؤ اور موسم بہار کی حد	FC1504 قسم کی بہار بار: بکسوا دباؤ 10kN ہے، موسم بہار کی حد 12mm ہے؛ FC1306 قسم اسپرنگ بار: بکسوا دباؤ 3kN ہے۔
12	سرایت شدہ حصوں کی کھینچنے والی مزاحمت	ریلوے سلیپر میں ایمبیڈڈ آئرن سیٹ کی کھینچنے کی مزاحمت 60kN سے کم نہیں ہے۔

فاسٹ کلپ 16 تکنیکی پیرامیٹرز کو ٹریک کریں۔

آئٹم نمبر	مواد	قطر	کلپ کی لمبائی	کلپ کی چوڑائی	وزن	HRC	دباؤ	تھکاوٹ ٹیسٹ
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E1609	60Si2Mn	ø18	93±3		0.43	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E1809	60Si2Mn	ø18	104±3		0.62	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2001	60Si2Mn	ø18			0.6	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2007	60Si2Mn	ø18	105±5	38 زیادہ سے زیادہ	0.62	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
PR309	60Si2Mn	ø19	130		0.91	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
PR601	60Si2Mn	ø19			0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
PR85	60Si2Mn	ø19	88±3		0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
PR415	60Si2Mn	ø20			0.8	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
PR601	60Si2Mn	ø20				44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
ڈی آئی	60Si2Mn	ø18	100±3			44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E18	60Si2Mn	ø18	100±3			44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E19	60Si2Mn	ø18	100±3			44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
E20	60Si2Mn	ø18	100±3			44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
SKL12	60Si2Mn	ø13			0.53	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
تیز تراشہ-1508	60Si2Mn	ø15			0.58	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
تیز کلپ-1501	60Si2Mn	ø15			0.58	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
تیز تراشہ-16	60Si2Mn	ø16			0.6	44-48	9.5KN سے زیادہ یا اس کے برابر	بغیر وقفے کے 5000000 بار
