↵ریل ڈاگ سپائیک فاسٹننگ سسٹم

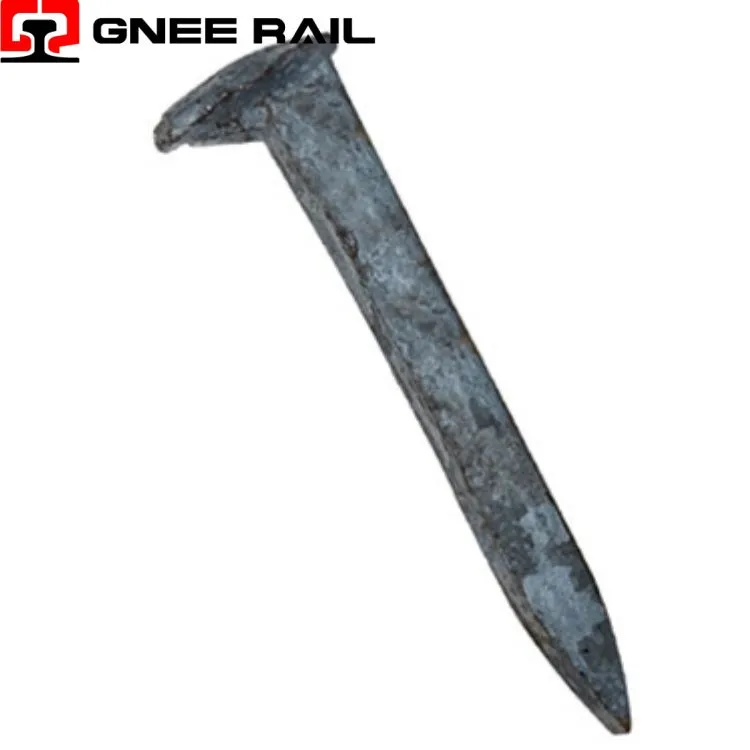

ایک ریلوے کتا سپائیک ہے aایکa کے ساتھآفسیٹ کلینچڈ ہیڈ اور چھینی ہوئی ڈائمنڈ پوائنٹجو کہ ریل اڈے کو میکانکی طور پر لکڑی کے سلیپر سے جوڑتا ہے۔لکڑی کے پیرینچیما خلیوں کی نقل مکانی- تمام ریل فاسٹنرز کے درمیان منفردواحد آلہ جو لچکدار اخترتی یا تھریڈڈ مشغولیت کے بجائے مقامی سیلولر کرشنگ کے ذریعے برقرار رکھتا ہے, theصرف فاسٹنر جس کی واپسی کی مزاحمت 400% تک مختلف ہوتی ہے اس پر منحصر ہے کہ آیا یہ ابتدائی لکڑی کے بینڈ یا لیٹ ووڈ کی انگوٹھی کو الگ کرتا ہے

تکنیکی وضاحتیں:

پیرامیٹر	جسمانی میکانزم	کارکردگی کی حد	تفصیلات کی کوریج	فیلڈ کا نتیجہ
اناج کی واقفیت	فائبر لپیٹ بمقابلہ تقسیم	1.8–5.2 kN نکالیں-باہر	❌ کوئی نہیں۔	300% مزاحمتی تغیر بے قابو
ٹینن کی روک تھام	فیرک ٹینایٹ پاسیویشن	0.02 بمقابلہ 0.15 ملی میٹر/سال	❌ غور نہیں کیا گیا۔	حصولی میں 5× زندگی کے فرق کو نظر انداز کر دیا گیا۔
سر پر سنکی لباس	آف سیٹ کلینچ بیئرنگ	Groove >3 ملی میٹر کی مذمت	⚠️ صرف جہتی	سر کھینچ کر- کے ذریعے؛ اچانک پٹری سے اترنے کا خطرہ
پنڈلی دیپر کھینچنا	چکراتی تناؤ بڑھانا	0.5–1.5 ملی میٹر فی دہائی	❌ کوئی نہیں۔	سلیپر سطح پر گردن کا فریکچر
نکالیں-ٹیسٹ	لکڑی کی تبدیلی غیر محدود	1.8–5.2 kN ایک ہی سپائیک	⚠️ صرف طریقہ	تمام لیبز میں سرٹیفکیٹ بے معنی ہیں۔
موڑ ٹیسٹ	لچک بمقابلہ طاقت کا تنازعہ	کم کاربن=پاس کریں۔	✅ اریما 5.1.4	بھاری نقل و حمل کے لئے غلط کھوٹ کا بدلہ

کارکردگی کی حد:

اناج اورینٹیشن حساسیت- سپائیک چلائی گئی۔اناج کے لئے کھڑا(ریڈیل/ٹینجینٹل): ریشے پنڈلی کے گرد لپیٹتے ہیں، زیادہ کھینچنے والی- مزاحمت۔ سپائیک سے چلنے والااناج کے متوازی(طول بلد): ریشے الگ الگ، 60-80% کم ہولڈنگ فورس۔ریلوے کی کوئی تصریح نہیں۔سلیپر کو اناج کی سمت سے نشان زد کرنے کی ضرورت ہوتی ہے۔ بے ترتیب ڈرائیونگ واقفیت پیدا کرتا ہے۔بے قابو مزاحمتی تغیر300٪ تک.

ٹینن سنکنرن روکنا- ہارڈ ووڈ سلیپر (بلوط، جارہ، ازوبی) پر مشتمل ہے۔ٹینک ایسڈ (5-12% بڑے پیمانے پر). ٹیننchelates لوہے کے آئنوں، تشکیلفیرک ٹینیٹ غیر فعال پرتاسپائک پنڈلی پر - گہرا نیلا-کالا پٹینا۔ سنکنرن کی شرح: 0.02–0.05 ملی میٹر/سال بمقابلہ 0.15-0.25 ملی میٹر/سال نرم لکڑی میں (پائن، فر)۔ یہ 5× فرق ہے۔پائیدار استحکام کی وضاحتوں میں کبھی غور نہیں کیا گیا۔.

دیکھ بھال اور آپریشنل نقطہ نظر

سر-پاؤں کا سنکی لباس- سپائیک ہیڈ ہے۔پنڈلی سینٹر لائن سے آفسیٹ(کلینچڈ) یہ سنکی ٹائی پلیٹ ہول پوزیشن سے میل کھاتا ہے۔ چکراتی پس منظر کے بوجھ کے تحت، سر ریچھصرف سوراخ کے ایک طرف. پہننے کا نمونہ:ہلال-کی شکل کی نالی on loaded quadrant. Groove depth >3 ملی میٹر → ہیڈ کینسوراخ کے ذریعے ھیںچوٹرین کی رفتار کے تحت. کھوج: بصری؛ سوراخ ٹیمپلیٹ کے ساتھ پیمائش.
پنڈلی ٹیپر اسٹریچ- کتے کی چوڑیاں ہیں۔تھوڑا سا ٹیپرڈڈرائیونگ ریلیز کے لیے (0.2–0.4 mm/m)۔ بار بار ٹینسائل بوجھ کے تحت (ٹریک پمپنگ)، ٹیپر زون10-15 سالوں میں 0.5–1.5 ملی میٹر لمبا ہوتا ہے۔. دھاتگردنکراس-سیکشن 15–25% کو کم کرتا ہے۔ ناکامی: سلیپر سطح پر ڈکٹائل فریکچر۔ پتہ لگانے: ریل پاؤں کے مقابلے میں سر کی اونچائی میں اضافہ؛ حوالہ اسپائک کے ساتھ کیلیپر کا موازنہ۔
